设计在建设方提供的土建图、招标说明文件基础之上进行，依据《生物安全实验室建筑技术规范》GB50346-2004、《实验室生物安全通用要求》GB19489-2004、《微生物和生物医学实验室生物安全通用准则》WS233-2002、《洁净厂房设计规范》GB50073-2001、《洁净室施工及验收规范》JGJ71-90、《通风与空调工程施工及质量验收规范》、《建筑安装工程技术操作规程通风空调》、《建筑给水排水及采暖工程施工质量验收规范》、《民用建筑电气设计规范》等规范中相关条例的规定，对实验室场地的建筑特色进行了认真分析之后，本着以人为本、方便实验操作、生物安全的设计理念，在充分满足实验场所提供的平面布局前提下完成方案设计。设计方案应集先进性、高安全性、实用性、经济性于一体。
一、平面布局（一级屏障）
设计根据实验场所提供的场地空间，设计微生物实验区，以建筑面积为2为例。应设有一个P2主实验室,一个一更缓冲间，一个二更缓冲间，一个洗刷消毒间。
设计充分利用现有的空间，根据国家相关规范和实验场所的特殊要求进行平面布置。考虑生物安全实验室应同时实施一级屏障和二级屏障的要求，其中一级屏障主要体现在微生物实验区的平面布置和维护结构方面，二级屏障主要体现在空调净化系统方面。在平面布置方面把人流和物流分隔开，防止人和物的交叉感染：实验操作人员通过一更缓冲间和二更缓冲间进入P2主实验室；实验物体通过两个互锁式传递窗进出主实验室，其中一个互锁式传递窗设在主实验室和准备间之间，另外一个设在主实验室和洗刷消毒室之间，保证了洁净物不受感染，同时保证了污染物尽快传进洗刷消毒室进行消毒灭菌。
整个平面布局完全能够满足国家规范及标准和实验场所最终要求，而且充分利用了实验场所划分的建筑空间，按照实验室操作程序的要求配备了各种功能的房间，操作路线方便快捷，每间实验室的平面尺寸都是按照各种实验功能分配的。
二、围护结构、装潢装饰

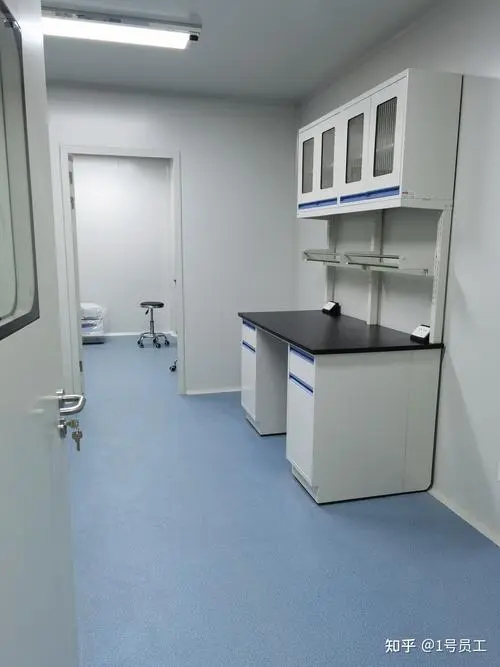

设计上将实验室主体框架为彩钢板玻璃隔断，颜色为哑白色，彩钢厚度每面0.426mm，彩钢岩棉夹芯板防火等级为不燃烧；聚苯乙烯彩钢夹芯板防火等级为阻燃。隔断玻璃厚度为5mm；为防止沉积灰尘窗料使用R25mm铝合金圆弧压线；所有二维连接处的内侧均使用R50mm铝合金内圆角，暴露在外的二维连接线的外侧则用R100mm铝合金外圆角连接；彩钢板的三维连接处使用三维接点过渡，而彩钢板与墙面地面则用铝合金槽铝联接。吊顶材料亦为彩钢板。微生物区室内地面采用进口PVC材质无缝隙焊接、具有耐腐蚀、耐磨性强、平整度好、容易清洗的特性。地面地角线用阴角铝材装饰,美观且严密性好。整体实验室通过科学设计、精心施工、将使实验室内形成坚固、无缝、平滑、美观、不反光、不积尘、不生锈、防潮、抗菌、性能优良的无菌表面和内壳，从而解决了气密性和保洁等问题。所有物料均按设计图纸在工厂加工成型，运至现场组合快速安装而成。室内所有设备均嵌入墙内，使整间实验室墙面均光滑平整无缝，防止积尘，方便清洁、消毒。
三、微生物实验室基本配置
净化实验室除了解决空气净化的问题以外，还要尽可能多的为实验工作提供方便，因此在设计上应考虑一些必备的实验室用器具。
1、互锁式传递窗：在P2实验室配有两个传递窗。保证了实验室物流的安全性。互锁式传递窗内有紫外线灯,当污染过物品拿出实验室前进行消毒.互锁式传递窗还保证了室外和室内空气的隔绝方便了实验人员的物品传递减少了实验人员进出实验室的次数传递窗室内室外都可控制。
2、自动闭门器：根据国家规范要求，在洁净实验室门上安装有自动闭门器。
3、互锁门：主实验室设置一套两门互锁的电子互锁,当其中有一扇门未关时另外一扇门将无法打开这样就对进入洁净室内的气流起到缓冲作用.互锁门还配置有应急开关当发生意外事故时按应急开关方便实验室人员尽快逃离现场。
4、多功能微电脑控制仪：作为实验室的总控制柜，包括温湿度调节及显示、送排风机的起停和起停的顺序、照明开关、紫外灯控制等等。温度调节显示屏可准确地显示实验室内温度,调节方便温度误差小。
5、微压差表：根据生物安全实验室规范要求， P2实验室配置一套微压差控制系统.可显示室内外压差量,并人为按要求控制压差，根据室内外压差的变化调节压差达到安全范围内。
6、插座：根据实验室使用要求。在每间实验室根据实验用途的不同，应配置足够数量的单相插座和三相插座。插座均采用嵌入式，气密型设计，选用进口名牌多功能防尘、防水、防漏电组合电源插板，采用先进工艺安装。
7、紫外灯：考虑洁净室的消毒要求,在P2主实验室应配置了两支紫外消毒灯方便实验人员实验前后的物理消毒。
⑴人体热释红外感应器：为方便实验人员使用和节省电源，在缓冲间门口处安放有红外线探测仪，感应人体热量，自动开启风机送出洁净风并自动延时关闭。
⑵洗刷台及污水处理器：根据实验室使用需要,在洗刷消毒间配有洗刷台和污水处理器, 水槽和下水软管都为为耐酸碱的PP材料水龙头为实验室专用三联水龙头。
⑶洗眼器和感应水龙头：根据规范要求,在微生物实验区的洗刷台上面配有洗眼器，在实验人员眼睛万一接触危险物质时，可用它冲洗眼睛。为方便实验人员，感应水龙头可自动感应人身热量，放水并自动延时关闭。
⑷样品车：为方便实验室人员移动样品和其它实验用品,应专门在洗刷消毒室内配置小型样品车为不锈钢结构上下两层小巧方便推动。
⑸滴水车：根据实验用品在洗刷消毒后还需晾干过程,应在洗刷消毒室配置有滴水车一些洗刷消毒后的器皿可放在滴水车上滴水晾干滴水车下还配有水桶收集滴下的水分.滴水车可移动，为不锈钢结构。
⑹实验边台：实验室必须配置放置实验设备和实验用品的实验台,实验台面为耐酸碱的理化实芯板滑道为优质材料。钢木结构并在台面下面配有抽屉和柜子方便放置实验用品，美观与实验室整体相协调。

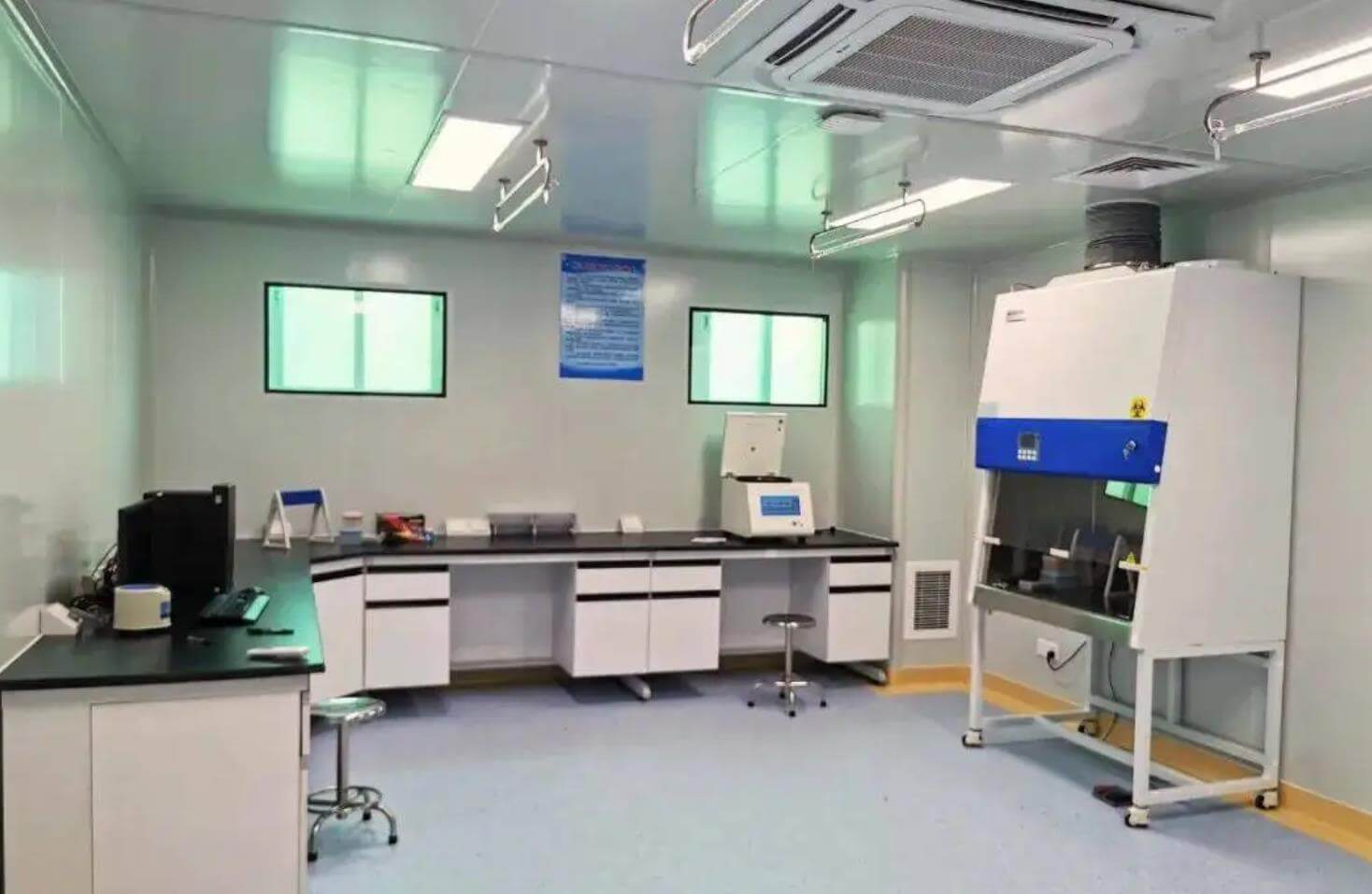

⑺生物安全柜（Ⅱ）：根据生物安全实验室的国家规范要求, P2实验室应配置一台生物安全柜。生物安全柜是用于生物实验室的主要隔离设备，可以防止有害悬浮微粒的扩散。基于对人员、环境与试验品样品所提供的保护依其等级不同而有所差异。Ⅱ级A2型生物安全柜能够提供对人员、试验样品、环境的全面保护，应用于对高危险微生物、有毒物质和放射寡核苷酸的操作。Ⅱ级型属前开门生物安全柜，通过垂直气流来保护工作人员，通过多层HEPA过滤保护样品，通过过滤排出气体来保护环境。气流通过进气过滤器从柜顶部沉降，气体达到工作面后，约50%气体被吸进柜后部格栅中，其余气体与室内空气在前格栅相遇，其中30%的空气能通过排气过滤器被排出，剩下70％空气经过虑与新风混合共同形成一个无菌工作区，有效防止交叉污染。室内空气与过滤空气相遇处产生气体屏障，使工作人员和样品得到隔离保护实验人员安全样品不受污染。
1、压差控制：P2实验室的负压成梯度分布，气流从清洁区向半污染区到污染区流动，室内负压能达到大于负10Pa 。
2、排风系统：为保证压差的实现,在P2实验室的准备间和操作间设置了一套排风系统外排风通向建筑物的屋顶，系统上设置了风量调节阀。洗刷消毒间设有局部排风系统，保证洗刷消毒间空气清新。
通过一系列的空气控制，包括进入室内空气的净化处理,一定的新风量和排风负压的控制等措施，向实验人员提供了安全洁净的空气环境。
3、净化空调机组选型
净化实验室及缓冲间选用净化组合空调机组，该机组主要特点如下：
1)机组皆由双层面板组成，达到最佳的绝热和消音效果。传热系统K=0.54w/m2•k，平均噪音吸收系数R=39dB，框架设计为密封的小巧型优质碳钢；整机成形易清洁、耐腐蚀，不锈蚀。
机组所采用的表冷器，其铝翅片表面还涂有一层亲水防腐涂层，因而不易形成水珠，提高了热交换效率，同时也不易积水、长菌。
机组采用不锈钢集水盘，对积水盘的排水采用压力排水代替水封的措施，无论表冷器处于何种工况运行，均可顺畅排走凝水有效地避免了凝结水倒灌。
4)过滤器的选用；粗效过滤器采用大容尘量的板式过滤器，进口玻纤滤料，坚固耐用，有清洗型及可换型两种型号选择，截留效率可达75%以上。中效过滤器采用低阻力的过滤器，过滤材料为超细聚丙烯纤维滤料，不会产生再污染现象，对末端的高效过滤器起到很好的保护作用。过滤器框架结构合理，与箱体内壁焊接牢靠，严格密封无泄漏，且过滤器装卸操作方便。
六、配电系统
工程配电系统设计范围为实验室的照明及动力系统和微生物实验室空调机组的供配电系统。设计以《供配电系统设计规范》、《低压配电设计规范》、《民用建筑照明设计标准》、《民用建筑电气设计规范》、《生物安全实验室建筑技术规范》、《实验室生物安全通用要求》、《微生物和生物医学实验室生物安全通用准则》以及实验场所提供的招标文件为设计依据。
1、实验室配电：设计为生物安全实验室设立配电分箱一个,由配电总箱引单独回路配电，从而保证实验室用电可靠、安全。另外，对其他辅助实验室的配电，采用与微生物安全实验室分开敷设的模式进行，从而进一步保证生物安全实验室用电可靠；主实验室的照明配电与插座配电分开。
（）负荷等级、供电系统及供电电源：依据设计规范的要求本系统采用TN-S系统结构模式，为每个净化实验室提供一个电源箱与微电脑控制仪配套。净化空调的室外机、空调风机、外排风机、加热制冷配件都通过微电脑控制仪和微电脑电源箱配电控制。
（）导线的选择及线路敷设方式：电源箱的进线回路选用ZRBV-220V型电线,为耐火电线.敷设于线槽内再穿阻燃线管引至用电设备。
（）配电设备及安装方式：电源箱可挂墙也可嵌入式安装，位置可根据现场条件安装，方便电源的操作和维修；所有开关、插座均采用嵌入式安装。
（）照明系统：根据规范要求，实验室内照明采用吸顶式洁净密闭灯，实验室内无强烈反光，照度满足国家相关规范要求。考虑美观需要走廊为嵌入式格栅灯盘。每间实验室配有单独控制开关，安装在方便房门出入口处。走廊开关为异地控开关，安装在走廊的两端。

实验室设计基本思路为经济、实用。净化要求级别为万级。实验室设计有一更、二更、风淋和缓冲等实验前的准备工作。采用人流、物流分开原则，以减少实验污染，保证安全。
A本布置紧凑、合理，满足了实验室操作和空气洁净度等级要求，同时力求科学性与经济性的原则，考虑实验室要求和发展及运行费用最优。
B洁净室入口处设置风淋室，能有效清除人体所带灰尘，减少洁净室的灰尘量，同时风淋室也起到了气闸的作用，防止不洁净空气由门进入洁净区。C洁净室需向室内供给一定比例的新鲜空气，净化过滤后进入各实验室以补偿排风，保证正压及工作人员需要。D风量回风次数采用风量调节阀对不同要求洁净级别的区域进行控制，以及压强梯度的调节，保证气流同清洁”区域流向污染”区域，洁净室不同级别之间压差为≥5pa，洁净室与室外压差为≥10pa。E洁净室设紫处灯杀菌装置。F传递窗为全不锈钢材质，机械联锁控制，内带灭菌装置。
观察窗为密闭洁净窗，门为气密洁净门。
洁净车间建设规划洁净实验室建设一般规定：
1洁净室建筑装饰施工应于屋面防水工程和外围护结构完成，外门、外窗安装完毕，主体结构验收后进行，其内容包括室内装饰工程，门窗安装，缝隙密封，以及各种管线、照明灯具、净化空调设备、工艺设备等与建筑的结合部位缝隙的密封作业。
2洁净室建筑装饰施工进度安排应与其他专业工种制订明确的施工协作计划，按程序施工互相配合。
3洁净室建筑装饰施工除应符合现行国家标准《装饰工程施工及验收规范》GBJ210和《地面与楼面工程施工及验收规范GBJ209的要求外,还应保证施工的气密性，减少施工作业的发尘量和保持施工现场的清洁。有防腐蚀要求时,还应符合现行国家标准《建筑防腐蚀工程施工及验收规范》TJ212的规定。
4洁净室建筑装饰施工现场的环境温度应不低于10℃，但对特殊的装饰工程，应按装饰材料说明书要求的温度施工。

洁净室是将一定空间范围内之空气中的微粒子、有害空气、特殊结构:荚膜、鞭毛、菌毛等之污染物排除（Remove)，并将室内之温度（temperature)、洁净度、室内压力、气流速度与气流分布、噪音振动及照明、静电(是一种处于静止状态的电荷)控制在某一需求范围内，而所给予特别设计之房间。博泰小编带您了解洁净实验室设计的相关信息：
一、洁净室设计要点:
1、气流类型
室内的空气净化系统可分为水平层流、垂直层流和乱流三种气流类型。选择气流形式时，既要参照设计惯例，也要充分考虑实验室房间的工作参数。
2、换气次数设计
房间的洁净度取决于单位时间内换气次数，因此需要缜密考虑房间的工作性质，以及生产工艺要求，再决定净化系统的具体技术参数。
3、结构要求
为了保证气流不受干扰，就必须进行洁净室的结构设计，设计合理可以减少房间里任何地方的灰尘积累。
4、设计方案
要确定设计方案，必须先对洁净室房间的工作性质以及其中的气流条件进行综合考虑。一般来说，发尘量大的车间不宜采用地面送风形式，洁净度要求高的车间应尽可能远离其它洁净度要求低的车间。
5、使用材料
用作洁净室顶棚、墙面和地板的材料必须是不易破裂、不易沾颗粒以及几乎不起尘的材料。另外，由于不同实验室房间需要不同的工作条件，所以还必须考虑装修材料化学性能的稳定性。
6、气流和压力
为了保证房间的洁净度，必须防止外面污染气流进入室内，要达到这个要求，洁净室房间里必须保持正压（即室内气压高于室外气压）。为了获得所要求的房间压力和空气新鲜度，同时还必须补充适当的新鲜空气。
7、辅助设备
根据实验室的功能要求，实验室洁净室设计时还得适当考虑安置一些辅助设备，如新风口的空气指示仪，有隔断层传递窗等，这些设备必须适合洁净室房间的要求。
8、人和物的控制
人和物是洁净室的主要尘源，因此必须充分控制，例如：在进入净化房前，所有的人都要经过人净系统（如风淋装置），更换无尘衣，并且进入洁净室的人员必须接受净化系统使用功能的基本培训，确保正确使用。
9、电源、送风和给排水装置
根据所要运行的车间，提供必须的电源设备、送风系统和给排水装置，这些装置和其所涉及的设备都必须易于设计和使用，同时不得有悖于空气净化系统的净化原理。

洁净实验室装修的建筑布局和净化空调系统有密切关系，净化空调系统既要服从建筑总体布局，建筑布局也要符合净化空调系统的原则，才能充分发挥相关功能的作用。净化空调的设计者不仅要了解建筑布局以考虑系统的布置，而且要给建筑布局提出要求，使其符合洁净室原理。下面介绍洁净实验室装修设计规范要点。
洁净室一般包括洁净区、准洁净区和辅助区三部分。

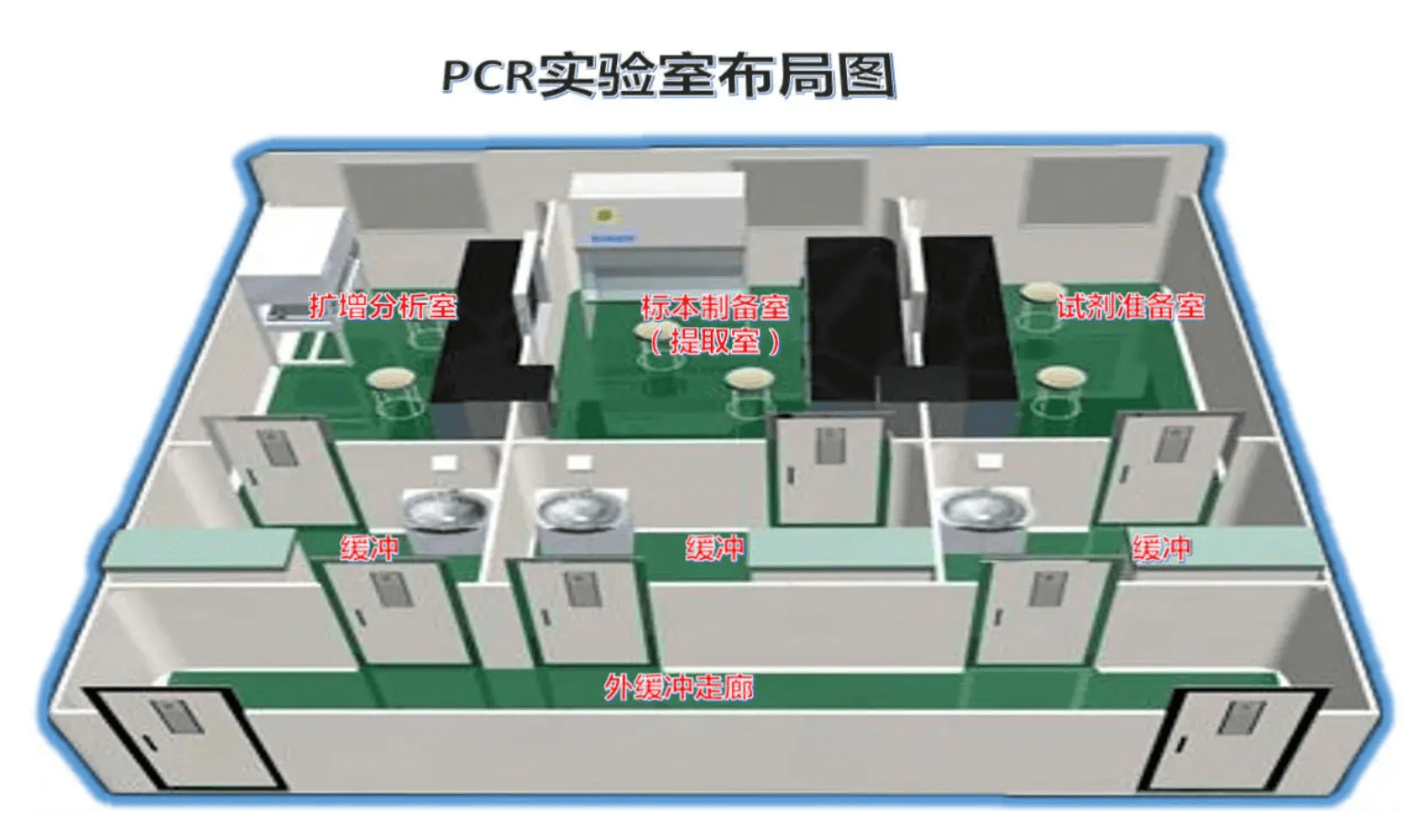

洁净室的平面布置可以有以下几种方式：
外廊环绕式：外廊可以有窗和无窗，兼作参观和放置一些设备用，有的在外廊内设值班采暖。外窗必须是双层密封窗。
内廊式：洁净室设在外围，而走廊设在内部，这种走廊的洁净度级别一般都较高，甚至和洁净室同级。
两端式：洁净区设在一边，另一边设准洁净和辅助用房。
核心式：为了节约用地、缩短管线，可以洁净区为核心，上下左右被各种辅助用房和隐蔽管道的空间包围起来，这种方式避开室外气候对洁净区的影响，减少了冷热能耗，利于节能。
为了在操作中尽量减少人活动产生的污染，人员在进入洁净区之前，必须更换洁净服并吹淋、洗澡、消毒。这些措施即“人身净化”简称“人净”。人净用房中更换洁净服的房间应予送风，并对入口侧等其他房间保持正压，对厕所、淋浴保持少许正压，而厕所、淋浴应保持负压。
各种物件在送入洁净区前必须经过净化处理，简称“物净”。
物料净化路线与人净路线应分开，如果物料与人员只能在同一处进入洁净室，也必须分门而入，物料并先经过粗净化处理。
对于生产流水线不强的场合在物料路线中间可设中间库。
如果生产流水线很强，则采用直通式物料路线，有时还需要在直通路线中间设多次净化、传递设施。
在系统设计上，物净用房的粗净化和精净化阶段由于会吹落很多生微粒，所以相对洁净区应保持负压或零压，如果污染危险性大则对入口方向也要保持负压。
洁净室的管线非常复杂，所以对这些管线均采用隐蔽组织方式。具体隐蔽组织方式有以下几种。
1、技术夹层
（1）顶部技术夹层。在这种夹层内一般因送、回风管的断面大，故作为夹层内首先考虑的对象。一般将其安排在夹层的上方，其下安排电气管线。当这种夹层的底板可承受一定重量时，可以在上面设置过滤器及排风设备等。
（2）房间技术夹层。这种方式和只有顶部夹层相比，可以减少夹层的布线与高度，可以省去回风管道返回上夹层所需的技术夹道。在下夹道内还可设回风机动力设备配电等，某层洁净室的上夹道可以兼做上一层的下夹道。
2、技术夹道（墙）
上下夹层内的水平管线一般都要转向为竖向管线，这此竖向管线所在的隐蔽空间即技术夹道。技术夹道还可以放置不宜在洁净室内的一些辅助设备，甚至还可以作为一般回风管道或静压箱，有的可安设光管型散热器。
这类技术夹道（墙）由于大多采用轻质隔断，所以当工艺调整时，可方便地进行调整。
3、技术竖井
如果说技术夹道（墙）往往不越层，则需要越层时即用技术竖井，并且经常作为建筑结构的
一部分，具有永久性。
由于技术竖井把各层串通起来，为了防火，内部管线安装完成后，要在层间用耐火极限不低于楼板的材料封闭，检修工作分层进行，检修门必须设防火门。
不论技术夹层、技术夹道还是技术竖井，当直接兼作风道时，其内表面必须按洁净室的内表面的要求处理。
空调机房好靠近要求送风量大的洁净室，力求风管的线路短。但从防止噪声和振动来说又要求把洁净室与机房隔开。这两方面都予以考虑。隔开方式有：
1、构造分离方式。有以下几种：
（1）沉降缝隔开式。使沉降缝在洁净室与机房之间通过，起分割作用。
（2）夹壁墙隔开式。如果机房紧靠洁净室，不是公用一面墙隔墙，而是各自有各自的隔墙，而两面隔墙之间留有一定宽度的夹缝。
（3）辅助室隔开式。在洁净室与机房之间设辅助室，起缓冲作用。
2、分散方式。分以下几种：
（1）屋面上或吊顶上分散方式：现在常把机房设在上层屋面上的做法，使之远离下面的洁净室，但屋面下一层好设为辅助或管理室层，或者作为技术夹层。
（2）地下分散式：把机房设于地下室。
3、独立建筑方式。在洁净室建筑之外单独建立机房，但其离洁净室好很近。机房要注意隔振、隔音问题，地面应全部做防水处理，并有排水措施。
隔振：应在振源的风机、电机、水泵等的支架、底座作防振处理，甚至有必要的话将设备安在混凝土板块上，再用防振材料支撑该板块，该板块的重量应为设备总重量的2～3倍。
隔声：除去系统上安装消声器外，大型机房可考虑在墙壁上贴附有一定吸声性能的材料，要装隔声门，切忌在与洁净区的隔墙上开门。
由于洁净室是密闭性很强的建筑，其安全疏散成为非常重要和突出的问题，和净化空调系统设置也有密切关系。一般应注意以下几点：
1、每一生产层防火区或洁净区至少设2个安全出口，只有面积小于50㎡，人员少于5人时，可允许只设一个安全出口。
2、人净入口不应作疏散出口。因为人净路线往往迂回曲折，一旦烟火迷漫，要求人员很快跑到室外是很困难的事。
3、吹淋室不能作为一般出入通道，由于这种门常为两扇联锁或自动，一旦出现故障，非常影响疏散，所以一般均在风淋室设旁通门，工作人员多于5人时必须设此门。平时工作人员出洁净室时不应走吹淋室而应走旁通门。
4、洁净区内各洁净室的门，考虑到维持室内压力状况的需要，其开设方向要朝向压力大的房间，因为要靠压力把门压紧，这显然和安全疏散的要求相反。为了考虑平时洁净和紧急疏散时的两方面要求，规定洁净区和非洁净区之间的门、洁净区与室外的门作为安全疏散门对待，其开启方向一律朝向疏散方向，当然，单设的安全门也是如此。
