洁净实验室规划流程,安装注意事项

来源:http://www.dcsyss.com/ 作者:DEIIANG得创 发布时间:2023-03-27 08:30

洁净实验室规划流程,安装要点.得创实验室工程公司专业从事洁净实验室规划流程,安装要点项目规划,设计,施工一条龙的工程公司,欢迎来电咨询:027-82289886

医药洁净实验室设计规划细节

医药洁净实验室设计规划细节医药洁净实验室设计规划细节
医药洁净实验室设计规划细节:
1.系统
室内的空气净化系统可分为水平层流、垂直层流和乱流。选择气流形式一则参照惯例,二则取决于房间的工作参数。
2.洁净度与换气次数
房间的洁净度取决于单位时间的换气次数,因此慎密考虑房间的工作性质、以及生产工艺要求,再决定净化系统的技术参数。
3.结构
为了保证气流几乎不受干扰,就必须进行结构设计,必要的谨慎可以防止房间里任何地方的灰尘积累。 4.设计方案
要确定设计方案,必须先对房间的工作性质以及其中的气流条件进行认真的考虑。发尘量大的车间不宜采用地面送风形式,洁净度要求高的车间应尽可能远离其它车间。
5.材料
作为洁净室顶棚,墙面和地板的材料必须是不宜破裂、不易沾颗粒,以及几乎不起尘的材料,另外根据房间不同的工作条件,还必须考虑材料的化学性能是否稳定。
6.压力和气流
为了保证房间的洁净度,必须防止外面污染气流进入室内,要达到这个目的,房间里必须保持正压。为了获得所要求的房间压力,必须补充适当的新鲜空气。
7.辅助设备
必要时还得安置一些辅助设备:如新风口的空气指示仪,隔断上的传递窗等。这些设备必须适合房间的要求,并且必须真正了解其功能.
8.人和物的控制
人和物是洁净室的主要尘源,因此必须充分控制,例如:在进入净化房前,所有的人都要经过人净系统,更换无尘衣,并且要接受净化系统功能的基本教育。
9.给排水和送风装置及电源
根据所要运行的车间,提供必须的给排水装置,送风装置和电源,这些装置和所涉及的设备必须易于使用和设计,同时不得有勃于空气净化系统。

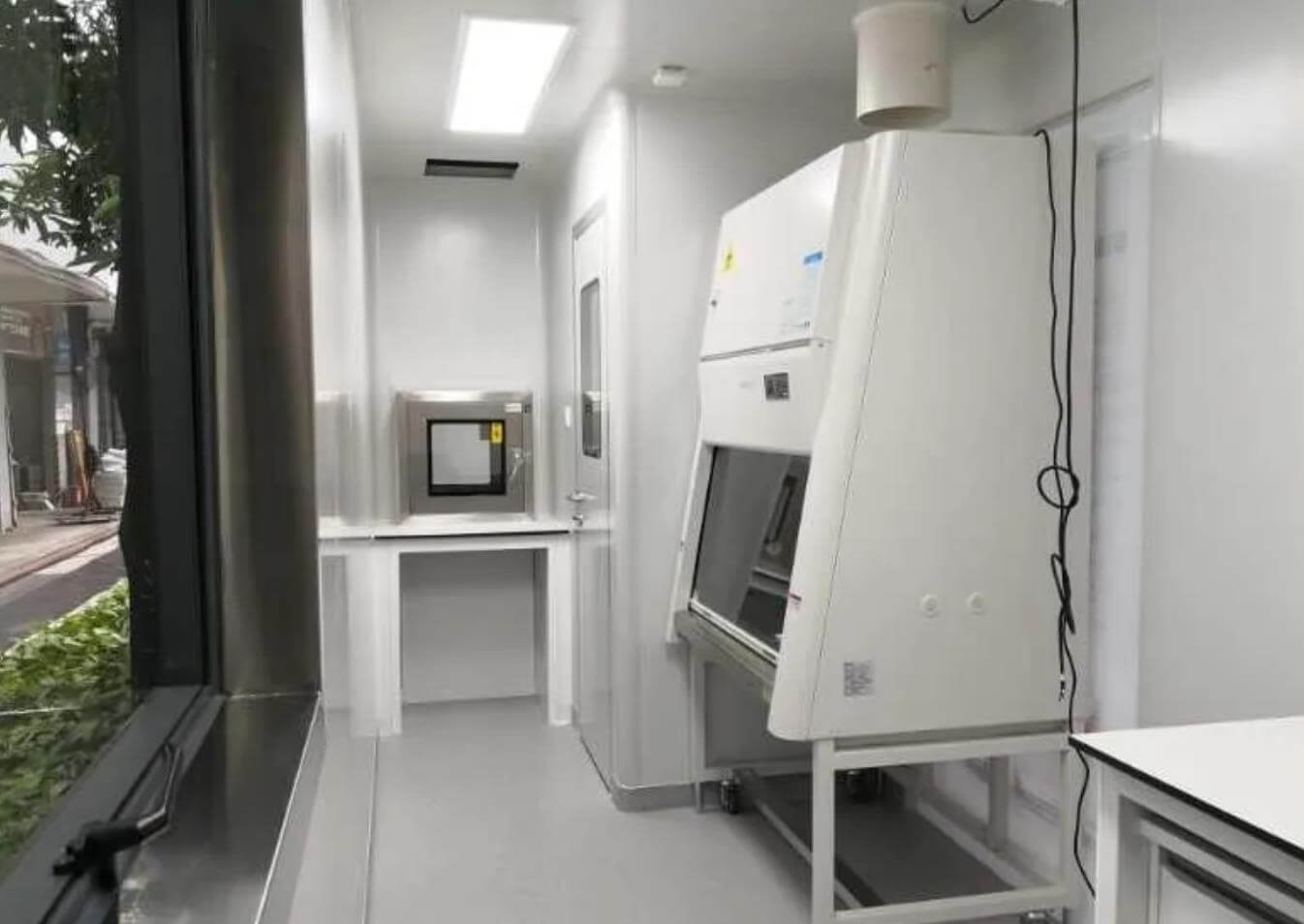

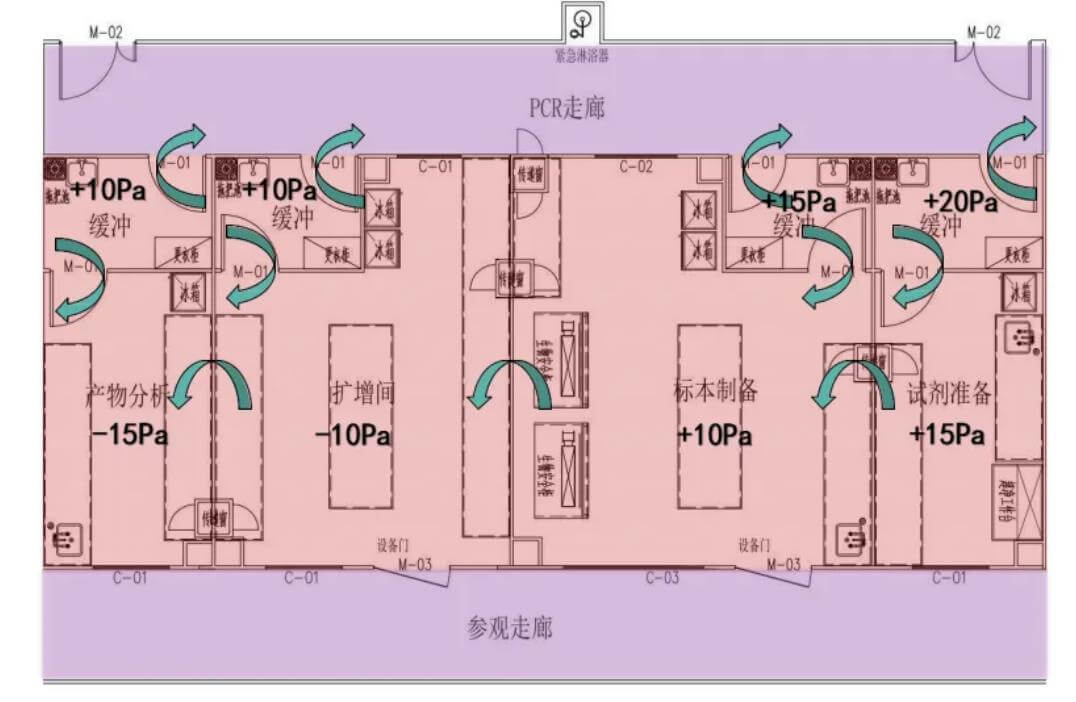

洁净洁净实验室规划效果图 洁净洁净实验室规划效果图


洁净实验室装修规划该注意些什么?

不同行业的洁净实验室装修规划哪些问题值得注意?小编下文为大家分享!仅供参考
功能完善的实验室规划建设,必须有专业技术团队进行设计、规划,遵循建立标准化的实验室,以人为本的原则,达到最佳使用标准。洁净实验室装修有不同类型、不同级别的空气洁净度标准,如国内标准1级洁净实验室的标准为5级洁净度,每立方尺空气中≥0.5μm的尘粒数,≤100颗或每升空气中≤3.5 颗。2级洁净实验室的标准为6级洁净度,每立方尺空气中≥0.5μm的尘粒数,≤1000颗或每升空气中≤35颗。3级洁净实验室的标准为7级洁净度,每立方尺空气中≥0.5μm的尘粒数,≤10000颗或每升空气中≤352颗。以此类推。
实验室规划无菌洁净室-洁净实验室-生物安全实验室的建设方案包括:平面布局和装饰装修、净化空气系统调节、给排水、气体管路供应、电气工程设计、智能化控制系统、安防报警、工艺管路、检测测试、培训等多方面项目内容。在class="wpcom_keyword_link"实验室设计初期,应根据实验类型确定仪器的类型、数量、类型、形状、尺寸、电压和功率,以及仪器的放置位置。规划设计人员设计了电源、给排水、送风、纯水及排气管接口。根据实验室仪器的数量和摆放位置,规划每个区域所需面积,并划分有效的利用空间。仪器布置不仅要方便工作,而且要考虑实验台和楼层地面负重因素。
规划设计以下实验室,根据行业来决定装修实验室:
(1)、化工、化学实验室
化工、化学实验室,因排气系统和废气处理在这类实验室中尤为重要,规划的时候需要注意实验室的分布,部分实验室应具备防爆设计的要求。
(2)、医疗、医学实验室
医院、医学实验室主要功能是进行检测、教学、研究和开发项目,并且大多数针对性的实验都是对人体有害的,如HIV,分子生物学(PCR)等,尤其是一些传染性细菌,所以这类实验室应该有一个良好的排气系统和做不要互相交叉污染。
(3)、学校实验室
规模大,标准化程度高,技术含量低,结构简单。主要有化学实验室和物理实验室。一些学院和大学(如医学和食品)有一些需要空气质量的清洁实验室。
(4)、疾控实验室
专业,技术含量高。疾控实验室具有一定的危害性,对人和物质的流动有害;对地震、废水、通风、空气质量等有较严格的要求。应特别注意生物安全实验室的压差控制,以及通风废气处理和防止系统的交叉污染。
(5)、生物实验室
生物实验室主要是洁净实验室,其中最常见的是分子生物学实验室和微生物学实验室。这些实验室应注意实验是否对图像有害,正确确定实验室的安全水平,系统的独立性,防止实验室之间的交叉污染。
(6)、农业实验室
农业实验室包括放牧,繁殖,花卉,植物研究等,通常用土壤和空气,水源进行检测,如气香,液香,细菌试验。有些项目有更严格的温度和湿度要求(如花卉研究)。
(7)、冶金、地矿实验室
冶金、地矿实验室,这种实验室主要用于矿物成分的分析,实验中将使用大量的酸碱,因此更好的抗腐蚀设计和良好的通风效果尤为重要。此外,在矿物分解加热过程中,还将有大量的高温实验过程,因此耐高温性也是此类实验室的设计重点。一把钥匙。矿物破碎产生的粉尘可采用机械通风除尘,实验产生的酸、碱废气可采用喷水除尘

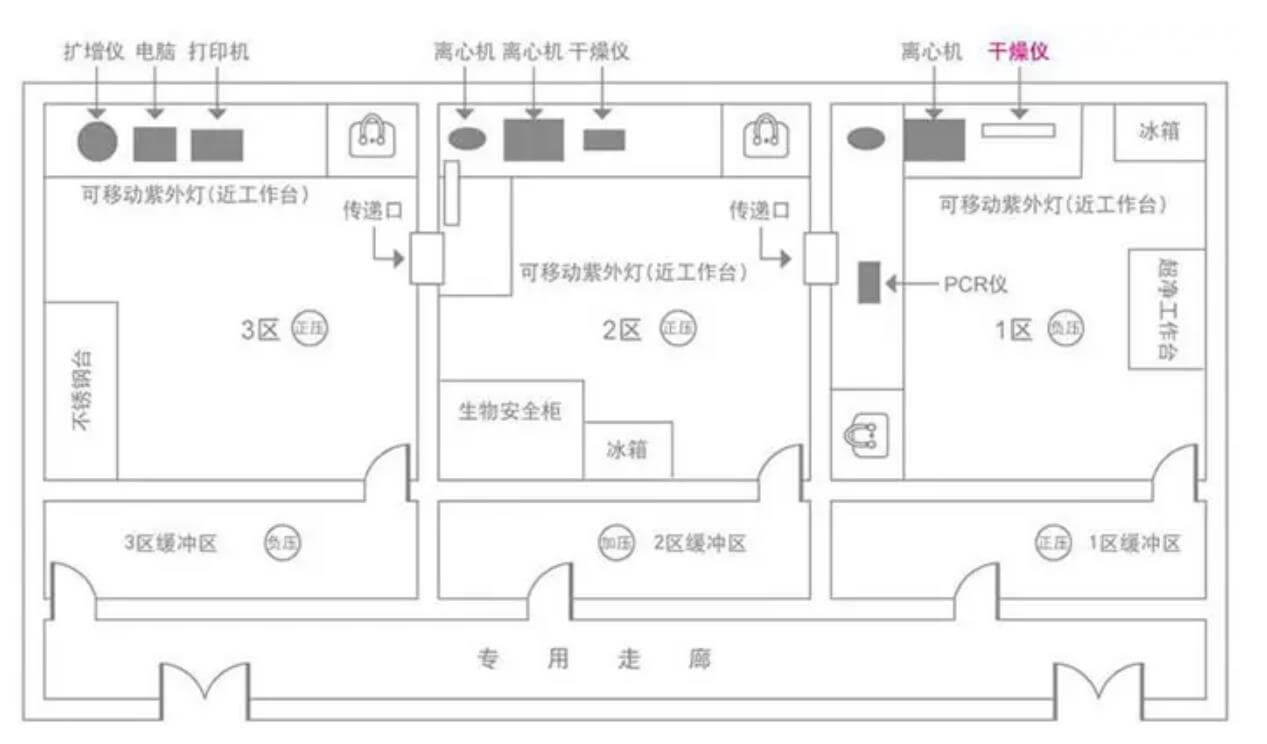

洁净洁净实验室规划效果图 洁净洁净实验室规划效果图


实验室洁净系统装修规范(洁净实验室装修设计要点)

洁净实验室装修的建筑布局和净化空调系统有密切关系,净化空调系统既要服从建筑总体布局,建筑布局也要符合净化空调系统的原则,才能充分发挥相关功能的作用。净化空调的设计者不仅要了解建筑布局以考虑系统的布置,而且要给建筑布局提出要求,使其符合洁净室原理。下面介绍洁净实验室装修设计规范要点。
洁净室一般包括洁净区、准洁净区和辅助区三部分。
洁净室的平面布置可以有以下几种方式:
外廊环绕式:外廊可以有窗和无窗,兼作参观和放置一些设备用,有的在外廊内设值班采暖。外窗必须是双层密封窗。
内廊式:洁净室设在外围,而走廊设在内部,这种走廊的洁净度级别一般都较高,甚至和洁净室同级。
两端式:洁净区设在一边,另一边设准洁净和辅助用房。
核心式:为了节约用地、缩短管线,可以洁净区为核心,上下左右被各种辅助用房和隐蔽管道的空间包围起来,这种方式避开室外气候对洁净区的影响,减少了冷热能耗,利于节能。
为了在操作中尽量减少人活动产生的污染,人员在进入洁净区之前,必须更换洁净服并吹淋、洗澡、消毒。这些措施即“人身净化”简称“人净”。人净用房中更换洁净服的房间应予送风,并对入口侧等其他房间保持正压,对厕所、淋浴保持少许正压,而厕所、淋浴应保持负压。
各种物件在送入洁净区前必须经过净化处理,简称“物净”。
物料净化路线与人净路线应分开,如果物料与人员只能在同一处进入洁净室,也必须分门而入,物料并先经过粗净化处理。
对于生产流水线不强的场合在物料路线中间可设中间库。
如果生产流水线很强,则采用直通式物料路线,有时还需要在直通路线中间设多次净化、传递设施。
在系统设计上,物净用房的粗净化和精净化阶段由于会吹落很多生微粒,所以相对洁净区应保持负压或零压,如果污染危险性大则对入口方向也要保持负压。
洁净室的管线非常复杂,所以对这些管线均采用隐蔽组织方式。具体隐蔽组织方式有以下几种。
1、技术夹层
(1)顶部技术夹层。在这种夹层内一般因送、回风管的断面大,故作为夹层内首先考虑的对象。一般将其安排在夹层的上方,其下安排电气管线。当这种夹层的底板可承受一定重量时,可以在上面设置过滤器及排风设备等。
(2)房间技术夹层。这种方式和只有顶部夹层相比,可以减少夹层的布线与高度,可以省去回风管道返回上夹层所需的技术夹道。在下夹道内还可设回风机动力设备配电等,某层洁净室的上夹道可以兼做上一层的下夹道。
2、技术夹道(墙)
上下夹层内的水平管线一般都要转向为竖向管线,这此竖向管线所在的隐蔽空间即技术夹道。技术夹道还可以放置不宜在洁净室内的一些辅助设备,甚至还可以作为一般回风管道或静压箱,有的可安设光管型散热器。
这类技术夹道(墙)由于大多采用轻质隔断,所以当工艺调整时,可方便地进行调整。
3、技术竖井
如果说技术夹道(墙)往往不越层,则需要越层时即用技术竖井,并且经常作为建筑结构的
一部分,具有永久性。
由于技术竖井把各层串通起来,为了防火,内部管线安装完成后,要在层间用耐火极限不低于楼板的材料封闭,检修工作分层进行,检修门必须设防火门。
不论技术夹层、技术夹道还是技术竖井,当直接兼作风道时,其内表面必须按洁净室的内表面的要求处理。
空调机房好靠近要求送风量大的洁净室,力求风管的线路短。但从防止噪声和振动来说又要求把洁净室与机房隔开。这两方面都予以考虑。隔开方式有:
1、构造分离方式。有以下几种:
(1)沉降缝隔开式。使沉降缝在洁净室与机房之间通过,起分割作用。
(2)夹壁墙隔开式。如果机房紧靠洁净室,不是公用一面墙隔墙,而是各自有各自的隔墙,而两面隔墙之间留有一定宽度的夹缝。
(3)辅助室隔开式。在洁净室与机房之间设辅助室,起缓冲作用。
2、分散方式。分以下几种:
(1)屋面上或吊顶上分散方式:现在常把机房设在上层屋面上的做法,使之远离下面的洁净室,但屋面下一层好设为辅助或管理室层,或者作为技术夹层。
(2)地下分散式:把机房设于地下室。
3、独立建筑方式。在洁净室建筑之外单独建立机房,但其离洁净室好很近。机房要注意隔振、隔音问题,地面应全部做防水处理,并有排水措施。
隔振:应在振源的风机、电机、水泵等的支架、底座作防振处理,甚至有必要的话将设备安在混凝土板块上,再用防振材料支撑该板块,该板块的重量应为设备总重量的2~3倍。
隔声:除去系统上安装消声器外,大型机房可考虑在墙壁上贴附有一定吸声性能的材料,要装隔声门,切忌在与洁净区的隔墙上开门。
由于洁净室是密闭性很强的建筑,其安全疏散成为非常重要和突出的问题,和净化空调系统设置也有密切关系。一般应注意以下几点:
1、每一生产层防火区或洁净区至少设2个安全出口,只有面积小于50㎡,人员少于5人时,可允许只设一个安全出口。
2、人净入口不应作疏散出口。因为人净路线往往迂回曲折,一旦烟火迷漫,要求人员很快跑到室外是很困难的事。
3、吹淋室不能作为一般出入通道,由于这种门常为两扇联锁或自动,一旦出现故障,非常影响疏散,所以一般均在风淋室设旁通门,工作人员多于5人时必须设此门。平时工作人员出洁净室时不应走吹淋室而应走旁通门。
4、洁净区内各洁净室的门,考虑到维持室内压力状况的需要,其开设方向要朝向压力大的房间,因为要靠压力把门压紧,这显然和安全疏散的要求相反。为了考虑平时洁净和紧急疏散时的两方面要求,规定洁净区和非洁净区之间的门、洁净区与室外的门作为安全疏散门对待,其开启方向一律朝向疏散方向,当然,单设的安全门也是如此。

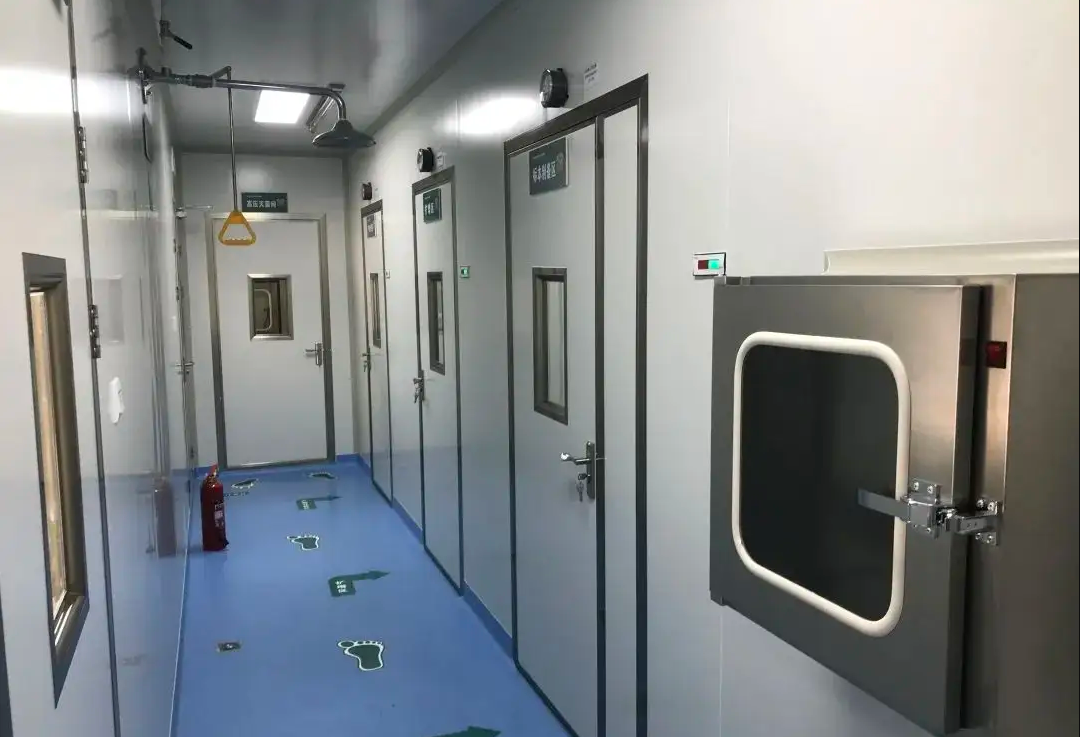

洁净洁净实验室安装效果图 洁净洁净实验室安装效果图


洁净实验室装修要点品牌

本公司洁净实验室装修要点:
地面
(1)底层地面设置防潮层,地面必须采用耐腐蚀、耐磨和抗静电材料。
(2)粘贴地面的基层含水率须低于%,否则进行干燥处理,原地面的空鼓、脱皮、起砂、裂痕要事先处理,太光滑的要打磨成粗糙面。
墙面
(1)墙面施工应在完成基底打磨与清理的粉尘作业、现场清洁、表面涂界面剂和涂刷涂料后进行。对于送风和回风静压箱空间,暴露表面的钢筋混凝土宜采用清水混凝土。
(2)瓷板上的孔洞切割吻合,边缘整齐,并应密封。瓷板嵌缝应用添加抑菌剂的中性密封胶嵌实。涂料墙面所用的涂料应具有耐水、耐磨和耐酸碱特性,有防霉要求时要在涂料中加入抑菌剂,进行人工施菌培养。
(3)金属夹心板墙内部充填材料应用难燃、不燃材料,不得使用有机材料,吊挂点、锚固点均应作防腐、防锈处理。金属夹心板不得在现场开洞,金属面与骨架之间要有导静电措施。
(4)正压洁净室应在金属夹心板正压面用中性密封胶密封缝隙,当负压洁净室不能在负压面密封时,应在缝内嵌密封条挤紧,并应在室内面涂密封胶。
墙角
(1)地面与墙面的夹角应为曲率半径R不小于30㎜的圆角。当用柔性材料粘贴地面时,在墙面上应延伸至地面以上形成圆角并与墙平齐,或略缩进2㎜~3㎜,突出的墙面应圆滑过渡。需经常冲刷的地面,地面材料在墙面上延伸高度应大于150㎜。
(2)当地面与墙面的夹角形成圆角时,突出墙面、地面的两端处应用弹性材料逐渐过渡并嵌固密封。经常用液体处理地面和墙面的洁净室不宜用此形式。(3)洁净室内墙面阳角宜做成圆角或大于等于120哑然钝角。
门窗
(1)门窗构造简洁、不易积灰、容易清洁,悬挂推拉门上部机动件箱体和滑槽内应清洁,门上把手不得有锐边、尖角,应圆滑过渡。
(2)安装玻璃前应彻底擦净内表面和夹层空间,双层玻璃窗的单面镀膜玻璃应设于双层窗最外层,双层或单层玻璃窗的镀膜玻璃,其膜面均应朝向室内。窗帘或百叶不得安装在室内。
(3)产生化学、放射、微生物等有害气体溶胶或易燃、易瀑场合的观察窗,应采用不易破碎爆裂的材料制作。

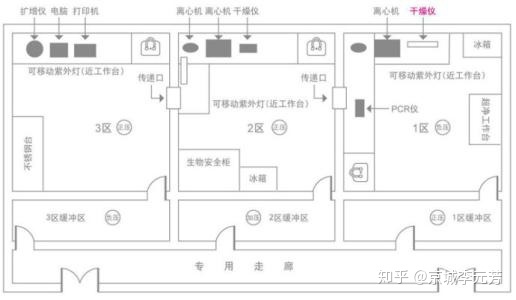

洁净洁净实验室安装效果图 洁净洁净实验室安装效果图
