实验室通风系统的设计,必读内容

来源:/ 作者:DEIIANG得创 发布时间:2024-05-13 22:22

文  本  目  录

实验室通风系统


实验室通风系统是整个实验室过度负压,通风柜气体泄漏,实验室噪音等问题,一直是困扰实验室工作人员的难题。这些问题给长期在实验室中工作的人员,甚至工作在实验室周围的管理和后勤人员,造成了身体和心理上的严重伤害。一个科学.合理的通风系统要求通风效果好.噪音低.操作简便.节约能源,甚至要求室内压差和温湿度都能保持人体的舒适性
1.实验室通风系统设计标准;
2.实验室通风系统设计原则;
3.实验室通风系统参数说明;
4.实验室通风系统通风柜技术参数一定风量系统通风柜;
4.1 变风量系统VAV.通风柜;
4.2 根据美国;
5.实验室通风系统控制一定风量系统控制, 变风量系统VAV.控制
根据实验大楼的实验流程,设计出完美的实验室平面布局,由平面布局结合整栋实验大楼的给排水.消防.供电.采暖.空调.供气等因素,且充分考虑管内空气流速对室内噪声的影响确定最佳管路,同时根据客户使用不同要求,结合管路特性,研制开发与之匹配的风机,设计出最佳通风排毒工程
概况现代化的实验室对通风系统的要求,结合实验大楼给排水.消防.供电.采暖.空调.供气等专业,设计完备和科学的通风统统工程,保障实验室安全。为实验室工作人员提供最安全舒适的实验室环境。实验室通风的目标安全.环保.低能耗.舒适实验室通风控制方案系统定风量控制.系统双稳态控制.系统变风量控制.系统自适应控制

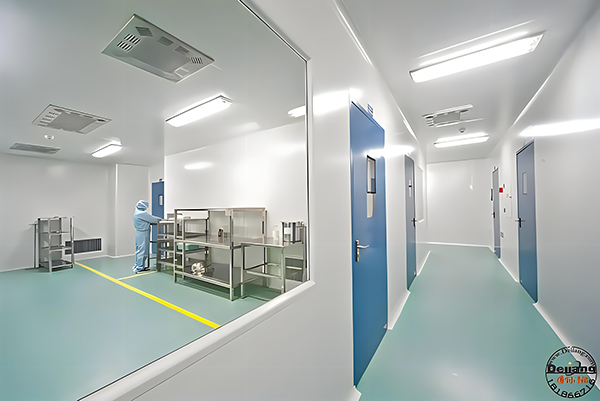

实验室实景1


pcr实验室空调压力控制及空调通风系统设计


实验室空调压力控制及空调通风系统设计
PCR实验室没有严格的净化要求,但为了避免各实验区之间交叉污染的可能性,应采用全送全排的气流组织形式。同时,应严格控制输送和排气的比例,以确保每个试验区的压力要求。

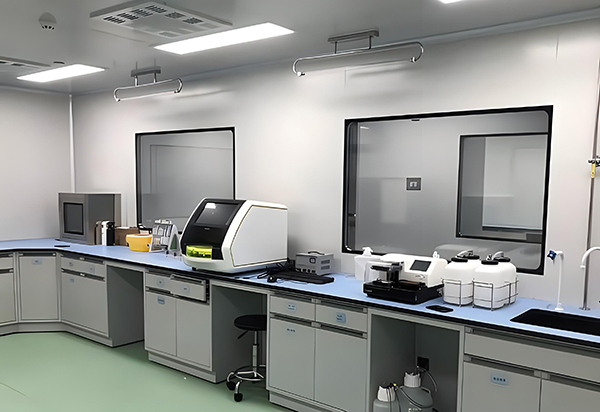

实验室实景2


净化实验室通风系统的基本组成


1.通风末端设备:主要包括通风柜.万向排烟罩.原子吸收罩.吹吸式排风罩等。
2.通风管路系统:主要有风机.风管.风阀.消声器.废气处理塔等。

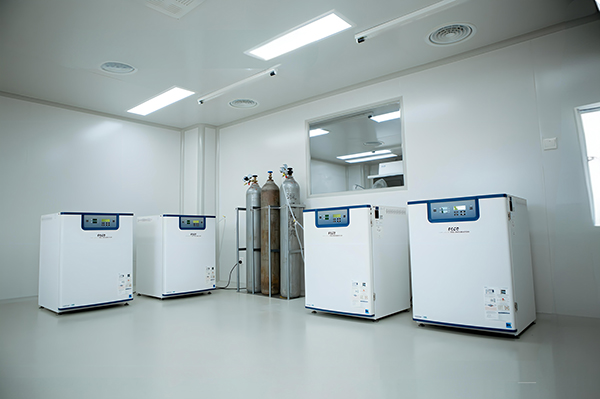

实验室实景3


实验室通风系统的设计


实验室通风系统的设计是保障实验室安全与环境质量的关键,需要从以下几个方面进行设计和考虑:
1. 通风需求分析
- 根据实验室的使用性质、可能产生的污染物种类及浓度,确定所需的通风量。
- 考虑人员数量、实验设备、化学品使用等因素,综合评估通风需求。
2. 通风系统类型选择
- 选择适合实验室需求的通风系统,如局部通风系统、全室通风系统或复合通风系统。
- 根据污染物特性和实验室布局进行针对性设计。
3. 系统设计参数
- 确定风量、风速、压差、噪音等关键参数,满足实验环境要求。
- 选用符合实验室环境的材料,如防静电、耐腐蚀的管道。
4. 气流组织与分布
- 合理规划进、排风口的位置和尺寸,确保气流组织良好。
- 采取合理的气流组织方式,如层流、湍流等,满足实验需求。
5. 系统控制与监测
- 设置温湿度、风量、负压等自动监控和调节装置。
- 配备必要的仪表和报警装置,确保系统运行状态良好。
6. 安全与节能措施
- 做好防爆防静电等安全防护设计,采取必要的应急措施。
- 根据实验用途合理选用高效节能的风机、空调等设备。
总之,实验室通风系统设计需要从多个角度综合考虑,既要满足实验环境要求,又要确保安全可靠,同时还要注重能源消耗与环保因素。需要专业设计团队进行系统分析与设计。

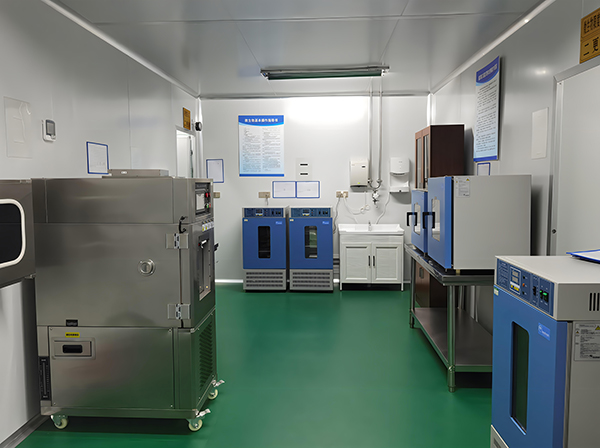

实验室实景4


实验室通风系统规划设计应考虑的六个因素


实验室通风非常重要。实验室规划无菌试验室-洁净实验室-生物安全实验室的建设方案包括:建筑布局和装修.空气调节.给排水.气体供应.电气设计.集中控制.安防.施工工艺.检测.培训等多方面内容。实验室建设装修.无菌试验室.生物安全实验室必须保证人身安全.环境安全.废弃物安全和样本安全,能长期而安全地运行,同时还为需要实验室工作人员提供一个舒适.而良好的工作环境。本文讨论了如何做好实验室通风工作。详细讨论了实验室通风系统规划设计应考虑的六个因素。
  1.安全
安全因素可以保证实验室操作人员的安全,保证实验室环境的安全。所有国家都有更详细的实验室安全标准,而安全是实验室最重要的目的之一。
为了保证实验室操作人员的安全,需要对实验动物设备中的各种实验室设备,如通风柜.生物安全柜.通用排气罩.动物笼等进行准确的气流控制。控制的目的是确保实验室产生的有毒有害气体不会溢出,危及人员的安全。至于实验室周围环境的安全,通常是通过保证实验室的负压来实现的。
  2.温馨
确保实验室具有合适稳定的温湿度,稳定的气流和无异味,为实验室工作人员提供温暖的工作环境,提高工作效率。
  3.压力控制
通常生化实验室要求保证实验室负压,防止实验室产生的有毒气体流进入相邻办公区域,造成交叉污染。
4.装修或扩建日期后
控制系统的设计应尽可能多地考虑未来的改造和扩展。使通风柜等设备更新.换档.增加.实验室压力极性转换尽可能简单。
  5.节能
今天,能源问题变得越来越混乱,节能已成为实验室管理人员非常关心的内容。在通常的商业建筑中,为了节省能源,仅使用15%的新鲜空气,并且建筑物每周工作10小时,每周工作5天。至于实验室,它通常是100%的新鲜空气,每周7天,每天24小时运行,因此能耗非常大,并且必须在确保安全的同时将能耗降至最低。
  6.易维护
过于复杂的系统通常需要定期维护,复杂的维护程序和高成本。因此,良好的控制系统应尽可能简单可靠,维护简单或无需定期维护。
以上是实验室通风系统的六个步骤。实验室通风条件良好,创造了美丽清洁的实验室环境。

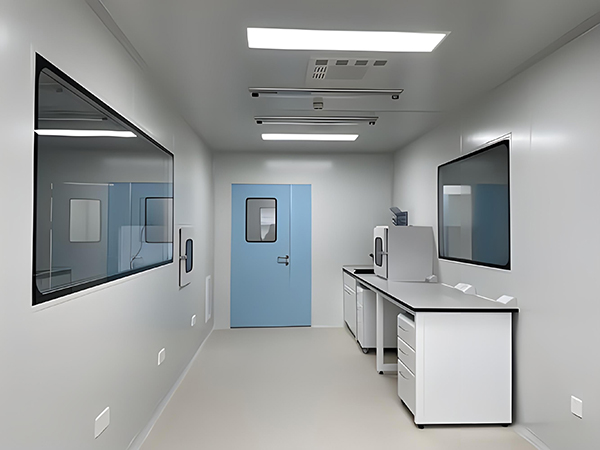

实验室实景5


实验室通风系统设计


实验室通风系统工程是借助换气稀释或通风排除等手段,控制空气污染的传播与危害,是实现室内外空气环境质量保障的一种建筑环境控制技术。通风系统就是实现通风这1功能,包括进风口.排风口.送风管道.风机.降温及采暖.过滤器.控制系统以及其他附属设备在内的一整套装置
实验室通风工程中一般采用机械通风为主,主要借助通风动力装置及全面通风.局部通风设备,例如通风柜.原子吸收罩.万向排气罩等进行排风
1.通风柜
通风柜作为实验室中重要的安全设备,它能够提供一种有效的局部通风方式
使用环境
进行易燃易爆和易挥发的有毒有害气体实验操作.进行未知性能物品的检测.定性定量实验操作
2.通风柜结构样式
段组台式上柜.操作台面.下柜桌上型通风柜步入式落地式通风柜
3.通风柜类型
钢木通风柜.全钢通风柜.玻璃钢通风柜.通风柜
为使各单台设备排风量达到设计要求,且确保每台通风设备在单独运行时不影响其它通风设备的正常运行,采用通风变频系统
4.变频系统原理
当部分通风柜不使用或通风柜的电子风阀的角度改变时,筒风主管的通风量发生变化,同时通风主管的压差也会发生变化,这时压差传感器检测到风管压差变化后,通过信号线传输到变频器,通过变频器自动调节,以控制风机的电机的转速,从而达到控制排风量的目的
5.变频方式
定风量变频变风量变频定风量变频控制方式控制方法系统按所有通风设备的风量设计,于每台通风设备排风量为常量,利用安装在风口末端的电子调风阀控制的角度及定管道静压或编程变频器控制风机运行的频率,满足使用状态通风设备的排风量,在开关闭合时增加通过的风流量,开关断开时减小风流量
优点
节能。通过将通风柜和房间补风切换到低的风流量,可实现明显的节能。利用快速.稳定的调节方法实现高质量的流量控制。与变风量控制系统相比控制系统设备成本低
缺点
在两个预定的风流量值之间进行高低或者称为最大最小切换。未知调节门打开位置高低,面风速可能是高的也可能是低的,可能要降低安全性
变风量变频控制方式
于调节门移动过程中保持通风柜的面风速为常量,控制阀门的开度,同时变频器控制风机运行频率,以满足通风柜设定面风速所需风量,达到通风柜面风速恒定的控制效果。同时保证通风柜的集尘能力并显著节能
6.调节门关上时节能显著调节门位置变化时保持正确的面风速,安全性增加固有的报警与监控功能是变风量系统的一个典型的组成部分,同时增加安全性。由于变风量控制系统易于适应系统变化,实验室灵活性会增加。由于风流量减小,声级会降低
如果调节门保持打开,会有高风流量和高运行成本问题。控制系统的成本会造成投资造价高。因为一般的调节门位置决定风量,不正确的调节门管理会影响到投资回收.音效.参差性的情况。不同的变风量系统性能有所不同,不同的系统,控制速度.调节比.稳定性和维护需要是明显不同的
实验室在日常运作过程中会产生相应的废气,如未经处理直接排放入大气中势必会对周边环境造成污染,且会对人体造成损伤,针对废气中包含的无机废气及有机废气,根据废气的不同种类做出相应的不同废气处理方案
7.无机废气氮氧化物.硫化物.氯化氢.氰化氢。氯化氢.二氧化硫等无机废气
有机废气主要包括芳香类苯.甲苯.二甲苯.苯乙烯等醛酮类甲醛.乙醛.戊二醛.丁醛.丙酮.环己酮.甲乙酮.苯乙酮等酯类醋酸异丁酯.醋酸乙酯.醋酸丁酯.醋酸甲酯.香蕉水等醇类甲醇.乙醇.丁醇.异丙醇.乙二醇等
8.活性炭吸附器工作原理
化学烟雾及有害气体通过风机进入到活性炭吸附器中,活性炭和烟雾分子发生氧化反应和吸附反应等,而被水解成二氧化碳和水后,从而降低了环境污染
9.水喷淋净化塔工作原理
风机带动化学酸雾通过水喷淋装置,遇到喷洒成细雾的中和液体,废气被吸收到细小液滴的表面而排到收集槽内,洁净的空气进步过滤除雾后排放到大气中,液体通过泵从收集槽抽到上部的喷嘴喷出,与废气发生中和反应后排到收集槽内,废液处理后排放到外界或循环使用

实验室实景6


此文关键字:实验室,通风,系统,设计
