实验室建设是一项系统的工程，涉及周期长、预算限制、场地制约、地理位置、气候特点等诸多因素，需要有系统的、闭环的思维和理念。那么一个好的实验室设计方案应该关注哪些因素呢？
实验室平面布局设计是根据实验室性质、实验室的目标定位、实验室的功能要求、实验类型以及实验工艺流程等因素，按照国家相关标准针对实验室既有场地进行科学、合理的功能间区分和布局的工作。
实验室平面设计要求实验室设计师必须熟悉我国建筑装饰知识、我国实验室相关标准和规范、熟悉所设计的实验室实验工艺流程等。

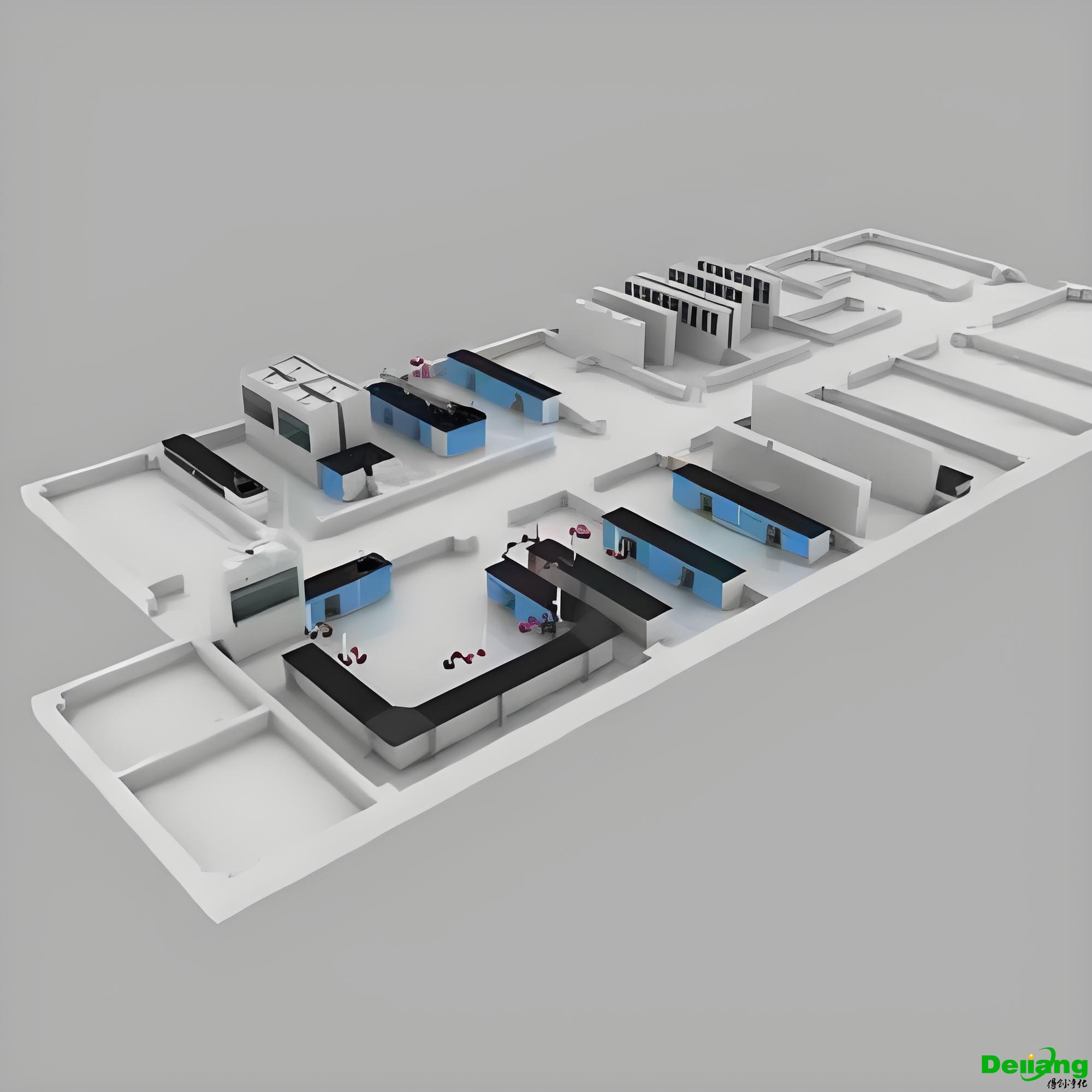

纺织品检测实验室平面功能区布局设计需要合理划分不同的功能区域，以满足不同的实验需求。常见的功能区包括样品准备区、仪器设备区、化学试剂区、数据处理区和样品存放区等。
样品准备区是实验室中最重要的功能区之一，用于样品的处理、准备和分配。在样品准备区应设置洁净台和称量设备，以确保样品处理的准确性和重复性。此外，还应考虑到样品分类和储存的需求，为每个样品提供明确的标识和存放位置。
仪器设备区是实验室中的核心区域，用于存放各种检测设备和仪器。在设计仪器设备区时，应考虑到设备的布置和通风要求，以确保设备之间的距离足够，并保持合适的温度和湿度。此外，还需要为每个设备提供充足的供电和排气设施。
纺织品检测常常需要使用各种化学试剂。在化学试剂区，应设置防火柜和通风设备，确保试剂的安全存放和使用。同时，为了避免交叉污染，不同种类的试剂应分开存放，并标明名称和有效期。
数据处理区是实验室中用于数据分析和报告编制的重要区域。在数据处理区应配备计算机和专用软件，以便对实验数据进行处理和分析。此外，还应设置打印机和文件存储设施，以便保存和管理实验数据和报告。
样品存放区用于存放已经完成检测的样品和待处理的样品。在样品存放区，应设置合适的温度和湿度条件，以避免样品受到损害。此外，还应根据不同的样品类型和检测要求，设置不同的存放方式和储存设施。
纺织品检测实验室平面功能区布局设计是保证实验室工作顺利进行的关键。通过合理划分功能区域，包括样品准备区、仪器设备区、化学试剂区、数据处理区和样品存放区等，可以提高实验室工作效率、确保数据准确性，并提供一个良好的工作环境。
实验室设计前应根据该实验流程来确定仪器的种类、数量、规格型号、外形尺寸、电压功率等参数以及摆放位置，设计师针对性的做出仪器电源、给排水、供气、纯净水以及排风管道接口的设计。根据仪器数量及放置位置确定各区域所需面积，分割有效利用空间。仪器摆放不仅要方便工作，还要考虑地面承重问题。
实验室的面积规划是设计一个功能齐全的实验室的基础。面积需要根据实验室的目标和需要进行合理规划。一般来说，实验室需要包括样品准备区、仪器设备区、数据分析区和存储区。
样品准备区应位于实验室的入口处，方便样品的接收和处理。该区域应该配备有适当的工作台、实验器具和样品处理设备。
仪器设备区是实验室的核心，需要根据实验室的需求来布置仪器和设备。仪器设备应根据使用频率和相关性进行分组放置，以提高操作效率。
数据分析区应与仪器设备区相邻，以便及时获取实验数据，并进行数据分析和记录。该区域需要配备计算机、数据分析软件和实验数据的存储设备。
存储区需要提供足够的空间，用于存放纺织品样品、实验耗材和其他实验相关物品。存储区的设置应考虑到样品分类和易于取用。
仪器设备是纺织品检测实验室的核心资源，其分布应根据实验室的需求和使用频率进行规划。常见的纺织品检测仪器包括纤维检测仪、纺纱检测仪、织物检测仪、染色检测仪等。
根据仪器和设备的不同特点，可以将其分为以下几类：
1. 大型仪器：如纤维检测仪和织物检测仪，需要较大的空间进行安装和操作。这些仪器通常需要独立的区域进行布置，以确保其正常运行和操作。
2. 中型仪器：如染色检测仪和纺纱检测仪，需要适中的空间进行操作和维护。这些仪器可以根据功能和相关性进行分组布置，以提高工作效率。
3. 小型仪器：如气体分析仪和纤维强度测试仪，可以放置在实验室的工作台上或者设立专门的小型设备区。这些仪器通常使用频率较高，需要方便取用。
为了提高实验室的工作效率和安全性，以下是一些建议的实验室布局：
1. 样品准备区应位于实验室的入口处，方便样品的接收和处理。
2. 仪器设备区应根据使用频率和相关性进行分组放置，以提高操作效率。
3. 数据分析区应与仪器设备区相邻，方便获取实验数据并进行及时的数据分析和记录。
4. 存储区应设置在实验室的便捷位置，方便存放和取用实验所需的样品和耗材。
实验室面积与仪器分布的规划不仅关乎工作效率，还涉及实验室的安全和设备的维护。
实验室应设置合适的通道和紧急出口，以确保在紧急情况下的安全疏散。
仪器设备的使用和维护应遵循相关的操作规程，并定期进行校准和维修。
纺织品检测实验室的面积和仪器分布是设计一个高效且符合实验要求的实验室布局的重要因素。合理的实验室面积规划和仪器设备分布可以提高工作效率、确保实验数据的准确性，并保障实验室的安全和设备的维护。

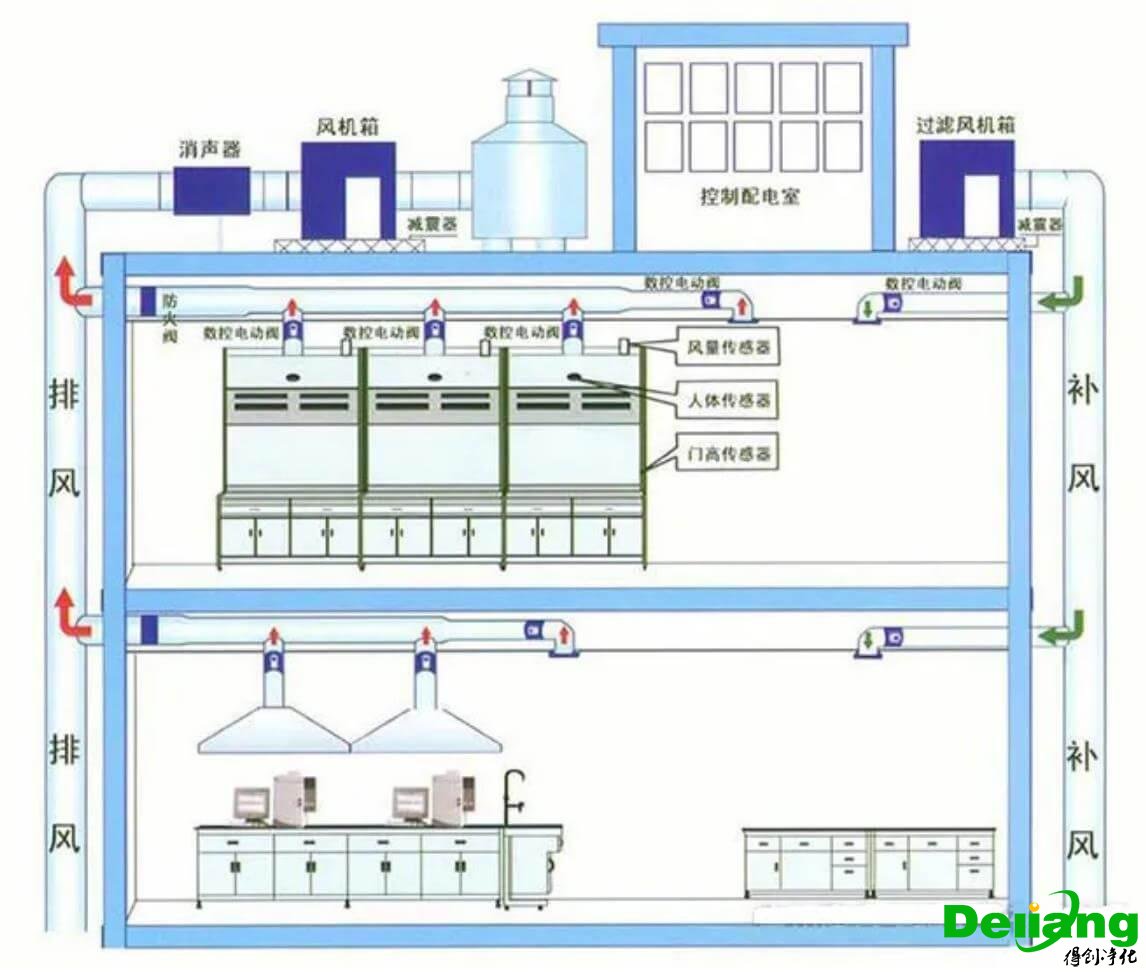

实验室通风系统设计是实验室设计中的重中之重，也是实验室建设成败的关键因素。实验室通风系统设计包含排风系统和补风系统两方面。
实验室通风系统的设计应根据《采暖通风与空气调节设计规范》GB50019-2003，《民用建筑供暖通风空气调节设计规范》GB50736-2012等规范，排风系统则需要通过实际实验室所需排风风量、管道长度、管道走向以及现场实际情况，依据流体力学进行综合的分析计算，科学合理的设计排风系统，进而达到设计上实验室的安全、舒适、节能等目的。
补风系统，则应根据实验室类型的要求进行设计，以实现特定的实验室对房间压差的特定要求。一般理化实验室要求保持微负压（-5Pa—-10Pa）状态；个别特殊的生物安全实验室则有压力梯度的要求，如标准的PCR实验室四个功能区压力就是要求递减，试剂准备区（+5Pa）→样品制备区（+0Pa）→基因扩增区（-5Pa）→产物分析区（-10Pa）。这样的实验室在设计时需要通过送排风的控制来实现。
纺织品检测实验室通风系统的关键是确保空气流动的均匀性和稳定性。通过合理的空气流动设计，可以避免气流的混合和死角的产生，从而确保样品处于相同的环境条件下。为了实现这一目标，通常采用的是层流或混流方式。层流方式适用于对空气洁净度要求较高的实验室，而混流方式则适用于对空气流动均匀性要求较低的实验室。
纺织品检测实验室通常需要对空气中的颗粒物进行有效过滤，以确保样品不受外界污染的干扰。过滤系统的设计应根据实验室的具体要求进行选择，通常采用高效过滤器和活性炭过滤器来去除颗粒物和气味。此外，定期更换和清洁过滤器也是确保过滤系统正常运行的关键。
纺织品检测实验室通风系统的设计还需要关注室内空气质量的控制。空气质量监测设备可以用来监测室内气体浓度、湿度和温度等参数，从而及时采取措施来调节室内环境。此外，还可以考虑引入新鲜空气和排出室内污染物，以保持良好的室内空气质量。
纺织品检测实验室通风系统设计的另一个重要方面是能源效率。通过合理选择通风设备和控制系统，可以降低能源消耗并提高系统效能。例如，采用变频控制器可以根据实验室负荷自动调节通风设备的运行速度，从而减少不必要的能源浪费。
纺织品检测实验室通风系统的设计还需要考虑安全性。必须确保通风系统的运行安全可靠，避免发生火灾、爆炸等危险。安全性设计包括使用防火材料、设置报警机制以及定期维护和检查通风设备等方面。
综上所述，纺织品检测实验室通风系统设计是确保实验室正常运行和测试准确性的关键因素。通过合理的空气流动、过滤系统、室内空气质量控制、能源效率和安全性设计，可以提高纺织品检测实验室的效能和可靠性，从而为纺织品质量控制提供有力支持。
实验室电气工程设计包含强弱电两方面。强电方面主要包含仪器用电、照明插座等，弱电包含：网络、数据通信、广播、视频监控等。
强电设计应根据各仪器设备功率汇总，按功能间、楼层、整栋大楼一级一级的进行统计，依据电气工程学相关知识进行配电系统的设计。每个仪器间单独设置房间终端配电箱，且主要仪器需要单独留出一个回路，不能与房间照明或其他插座串联，这样主要是满足仪器设备的使用和维护要求。楼层配电箱应安置在专用的配电房，设置门锁，需专人管理。
电气设计的第一步是选择适合实验室的设备和仪器。纺织品检测实验室通常需要配备各类检测设备，如强力机、拉伸机、磨损试验机等。在选型过程中，需要考虑设备的功能、性能、精度、可靠性以及与其他设备的兼容性，以确保整个实验室系统能够协同工作。
布局设计是电气设计的关键环节之一。实验室内设备众多，合理的布局可以提高工作效率，减少操作风险。电气设计师需要根据实验室的具体情况，确定设备的摆放位置、通风要求、电源接入点等，保证设备之间的安全距离和操作通道的畅通。
电气系统规划是电气设计的核心内容，主要包括电源系统、照明系统、安全保护系统和数据传输系统等。电源系统是实验室的基础设施，需要考虑到实验室内设备的功率需求、电源的可靠性和稳定性。照明系统要满足实验室的照明需求，同时考虑到舒适性和能源节约。安全保护系统主要包括漏电保护、过载保护、短路保护等，以确保设备和人员的安全。数据传输系统是实验室内各设备之间的信息交流通道，需要设计合理的网络结构和数据传输方式。
电气设计在实验室建设中起着至关重要的作用，安全与可靠性是设计的核心原则。电气系统需要满足国家相关安全规范和标准，确保设备和人员的安全。在设计过程中，需要合理选择电气元件和设备，确保其质量和可靠性。此外，还需要考虑电气系统的可维护性和扩展性，以方便后期的维修和升级。
随着科技的进步和实验室建设需求的不断提高，纺织品检测实验室的电气设计也将继续发展。未来，电气设计将更加注重智能化和自动化，通过引入先进的控制系统和传感器技术，提高实验室的自动化程度和检测效率。同时，电气设计也将更加注重节能环保，通过优化电气系统的设计，降低能耗，减少对环境的影响。
实验室应配备UPS(不间断电源)为实验室主要设备提供保护。根据实验室设备用电参数，确定不间断电源功率及电流参数，应注意不间断电源的选择应为实验室发展预留足够空间，考虑未来一段时间实验室添置仪器设备的可能性及计划购置仪器的参数，然后充分预留配电负荷。电插根据需要可设计在墙面或地面，地面电插应有一定程度的防水，电插位置应靠近所供电仪器，减少地面走线使实验室更加整洁。由于不间断电源散热、噪音较大，实验室规划时在后部设置了独立供电房并在房间中安装专用空调。
弱电方面：针对现代实验室发展要求和科技发展趋势，建议主要房间都要设计多个网络通讯端口和至少一个电话接口；实验室规划设计阶段需要在主要通道设计摄像头进行实验室管理监控，有条件的可以每个房间设计，甚至重要精密仪器室加强摄像监控。
实验室给排水设计应遵循以下原则：
在纺织品检测实验室给排水设计中，设备选择是关键一步。以下是一些常用设备：
管道布局是实验室给排水设计的关键环节。应根据实验室内不同区域的需要，合理规划主、支管道的走向和连接方式。
纺织品检测实验室废水处理是保护环境的重要环节。以下是一些常用的废水处理方法：
实验室给排水包含自来水和纯水。因为实验室的给排水最好的方式都是采用暗装，所以设计如果有遗漏的话将会给后期的实验室管理带来很大的不便和烦恼。
普通自来水一般而言，实验室给水管道选用优质的U-PVC管道，主管可以选用6′，支管可以选用4′；排水管选用优质的PPR管道，一般选择φ50或φ75，特殊情况可以选用φ110的。
纯净水，根据所有设备满负荷运行所需纯水水量及等级确定合适制水设备，所选设备水处理能力也应预留足够空间。设计中将噪音最大的气泵（为自动化流水线提供气体压力）和纯水处理仪放置在中心实验室后部独立的水机房，纯水仪防漏管道直接联通实验室排水系统，并在机房内设置了吸水泵，方便处理一定程度的泄露。此外，还在实验室仪器轴线上设置了两个地底凹槽，给排水管路全部铺设在地下。
纺织品检测实验室是一个重要的环境，为了确保实验结果的准确性和可重复性，必须对实验室的温度和湿度进行严格控制。空调系统在实验室中起着关键的作用，可以有效调节温度和湿度，提供一个稳定的实验环境。
在纺织品检测实验室中，温度的控制是非常重要的。恒定的温度条件可以减少外界因素对实验结果的干扰，确保测试的准确性。一般来说，纺织品检测实验室的温度要求为20℃-25℃。
在设计和选择空调系统时，需要考虑实验室的大小、设备的散热量以及人员密度等因素。通过合理的空调设置，可以保持实验室内的温度稳定在要求的范围内。
纺织品的性能与湿度密切相关，因此在纺织品检测实验室中，湿度的控制同样重要。恒定的湿度条件可以减少纺织品与环境湿度变化的影响，确保测试结果的可靠性。
一般来说，纺织品检测实验室的湿度要求为40%-65%。在湿度过高或过低的情况下，纺织品的性能可能会发生变化，影响实验结果的准确性。
为了满足纺织品检测实验室的温湿度要求，选择合适的空调系统至关重要。应考虑空调系统的制冷能力、湿度控制能力以及稳定性等因素。
此外，定期进行空调系统的维护和保养也是必要的。定期清洁空调设备，检查设备的工作状态，确保空调系统的正常运行。如果发现故障或异常，应及时进行修理和维护，以保证实验室的温湿度控制。
实验室的布局和空调系统的布置也会影响温湿度的控制效果。应合理规划实验室的布局，避免热源和湿源的靠近，以减少对温湿度控制的干扰。
同时，空调系统的出风口和回风口的位置设置也需要考虑。合理的风口设置可以确保空气流动的均匀性，提高温湿度的均匀性。
在纺织品检测实验室中，应配备温湿度监控设备，并进行定期的温湿度监测和记录。监控设备可以实时监测实验室的温湿度情况，及时发现异常并进行调整。
同时，记录实验室的温湿度变化是重要的，可以对实验结果的可靠性进行评估和分析。
实验室的温湿度应根据实验要求设计，普通的理化室采用普通的分体空调或多联机即可。对于精密仪器室对温湿度有一定的要求，比如，ICP、ICP-MS等。另有一些特殊的如纤维检验、纸品检测、纺织面料等对温湿度都有更高的要求。设计师在设计这样的实验室是需要依据标准针对性的选材。
纺织品和纺织原料检验的标准大气按ISO139和GB6529标准规定，温度20±1℃，相对湿度65%±2%；纸张、纸品和纸箱类商品检验的标准大气按照ISO187和GB10739标准规定，温度23±1℃，相对湿度50%±2%。除了常规温湿度的恒温恒湿实验室，还有其它特殊的5-18℃低温、30-80℃高温、相对湿度要求小于40%RH低湿、相对湿度高于80%RH的高湿等特殊要求的恒温恒湿实验室。
根据生物安全实验室建筑技术规范要求BSL-2实验室照度不低于300Lux，噪声不超过68dB6。实验室内装修前，向施工方提出了实验室的照度要求，建成后又进行了照度检测，机房照度约为285-319lux，核心工作区照度约为375-384lux，基本符合BSL-2实验室建设标准。采取水电独立等措施后实验室环境噪音明显减小，尤其是在相对独立的核心工作区测定分贝数与普通诊室基本相同。
在纺织品检测实验室中，照度是至关重要的因素之一。合适的照明能够提高工作人员的工作效率和准确性，同时也能够减少误差和事故的发生。照度设计应考虑以下几个方面：
- 光源选择：选择高品质、高亮度的光源，如LED灯，确保光线的稳定和均匀。
- 光源布置：合理布置光源，避免出现阴影和反射，确保整个实验室的照度均匀。
- 照度标准：根据不同的检测项目和要求，确定合适的照度标准，确保实验室内的照度符合相关标准。
纺织品检测实验室中存在各种各样的噪音源，如设备运转声、人员交流声等。噪音对工作人员的身体健康和工作效率都会产生不良影响。噪音控制设计应考虑以下几个方面：
- 设备选择：选择低噪音的设备和仪器，减少噪音源的产生。
- 隔音措施：合理设置隔音墙、隔音门等设施，将噪音源与工作区隔离开，减少噪音的传播。
- 噪音监测：定期对实验室内的噪音进行监测和评估，及时采取措施消除异常噪音。
除了设计和建设阶段的考虑，纺织品检测实验室的照度和噪音控制还需要进行持续的管理和维护：
- 定期检测：定期对实验室的照度和噪音进行检测和评估，确保其符合相关标准。
- 维护设备：定期维护和保养实验室的照明设备和噪音控制设备，确保其正常运行。
- 培训人员：加强工作人员的培训，使其了解照度和噪音控制的重要性，熟悉相关操作规程。
纺织品检测实验室的照度和噪音控制设计不仅可以提高检测的准确性和可靠性，还能提升工作人员的工作效率和舒适度。一个良好的实验室环境可以营造出专业、高效的工作氛围，为纺织品的质量检测提供有力保障。
空气净化是纺织品检测实验室中最基本的要求。通过建立空气净化系统，过滤掉空气中的颗粒物、细菌和其他污染物，确保实验室内的空气质量达到标准要求，减少对实验的干扰。
温度和湿度对纺织品的性能测试有重要影响，因此在纺织品检测实验室中，必须对温湿度进行精确控制。恒温恒湿系统的应用可以保持实验室内的温湿度稳定，从而提高测试结果的一致性和可比性。
纺织品检测实验室的洁净度要求较高，以防止实验中的外部杂质对测试结果的影响。通过采用洁净室技术，可以控制实验室内部的灰尘、细菌等杂质，确保实验环境的洁净度达到要求。
除了对实验室环境进行净化外，还需要对实验设备进行净化和维护。实验室设备的净化包括对仪器仪表、试验台面等进行清洁和消毒，以保证实验数据的准确性和可靠性。
根据纺织品检测实验室的具体要求，净化等级可以划分为不同级别。净化等级的评估需要考虑实验项目的特点、风险因素以及国内外相关标准的要求。通过对实验室的净化等级进行评估，可以为纺织品检测提供准确可靠的结果。
实验室建设前应根据《微生物和生物医学实验室生物安全通用准则》、《实验室生物安全通用要求》（GB19489-2008）、《病原微生物实验室生物安全管理条例》（国务院424号令）进行生物安全评估，确定实验室是否需要净化以及净化等级〔2-4〕。
评估结果：自动化实验室防护水平应不低于BSL-2级实验室要求，实际设计中实验室各项指标完全符合BSL-2实验室要求，包括明确标识、独立更衣室、独立库房，配备了洗眼器、高压蒸汽灭菌器及应急工具。此外还在设计中参考了BSL-3实验室建设的部分要求[5]。楼层高度不小于2.6m，实验室内通道净宽不小于1.5m，门宽度不小于1m，同时门的高度与宽度应方便实验室内仪器运输，建成后实验室门禁系统、换气频率、温湿度控制等部分指标达到了BSL-3级实验室水平。
