GMP实验室建设设计依据

GMP实验室建设设计依据

1、建设单位拟定的招标文件及平面布置；

2、国家现行有关建筑标准、规范

《医院洁净手术部建筑技术规范》  GB50333-2002

《综合医院建筑设计规范》  JGJ49-88

《洁净室施工及验收规范》  JGJ71-90

《洁净厂房设计规范》  GB500073-2001

《高层民用建筑设计防火规范》  GB50045-95

《建筑内部装修设计防火规范》  GB50222-95

《建筑装饰装修工程质量验收规范》  GB50210-2001

《采暖通凡与空气调节设计规范》  GB50019-2003

《通风与空调工程施工质量验收》  GB50243-2002

《采暖与卫生工程施工及验收规范》  GBJ242-82

《民用建筑电气设计规范》  JGJ/T16-92

《低压配电设计规范》  GB50054-95

《建筑照明设计标准》  GB50034-2004

《建筑给水排水设计规范》  GB50015-2003

《给水排水管道工程施工及验收规范》  GB50268-97

GMP实验室设计标准

GMP实验室设计

GMP实验室设计基本思路为经济、实用。净化要求级别为万级。实验室设计有一更、二更、风淋和缓冲等实验前的准备工作。采用人流、物流分开原则，以减少实验污染，保证安全。

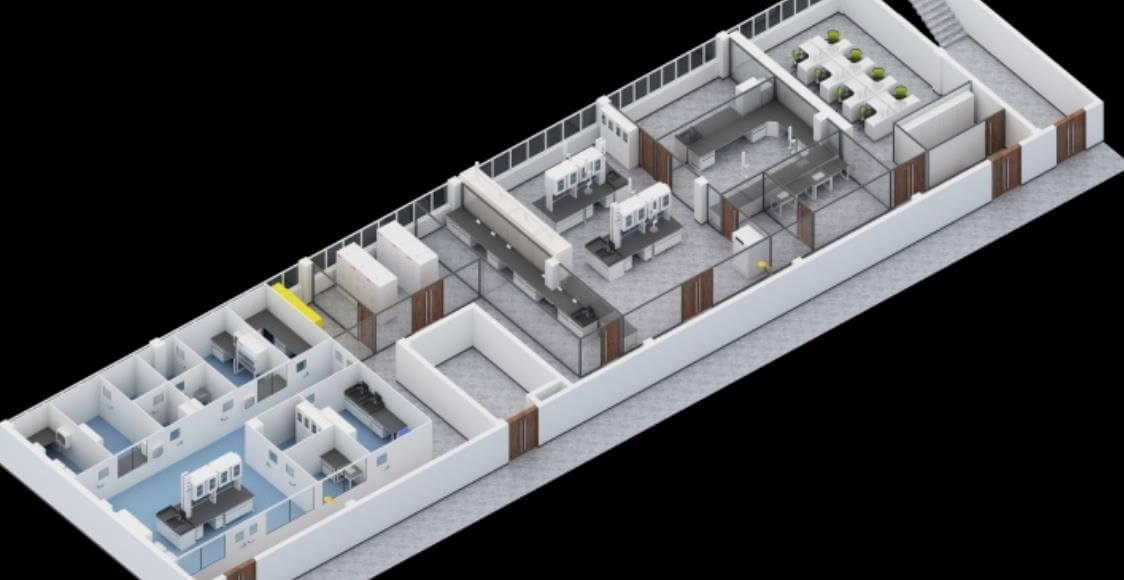

A、本布置紧凑、合理，满足了实验室操作和空气洁净度等级要求，同时力求科学性与经济性的原则，考虑实验室要求和发展及运行费用最优。

B、洁净室入口处设置风淋室，能有效清除人体所带灰尘，减少洁净室的灰尘量，同时风淋室也起到了气闸的作用，防止不洁净空气由门进入洁净区。

C、洁净室需向室内供给一定比例的新鲜空气，净化过滤后进入各实验室以补偿排风，保证正压及工作人员需要。

D、风量回风次数采用风量调节阀对不同要求洁净级别的区域进行控制，以及压强梯度的调节，保证气流同“清洁”区域流向“污染”区域，洁净室不同级别之间压差为≥5pa，洁净室与室外压差为≥10pa。

E、洁净室设紫处灯杀菌装置。

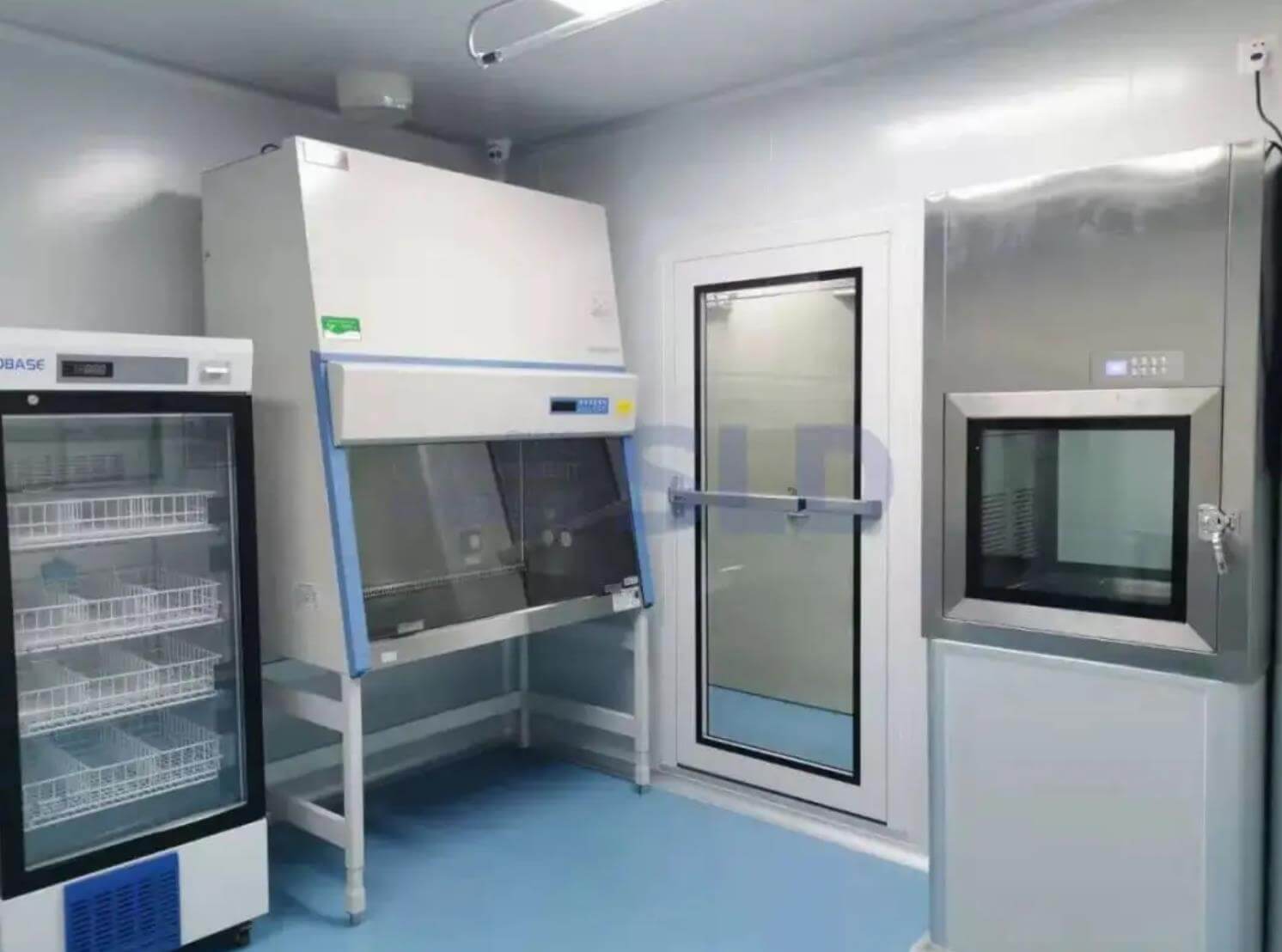

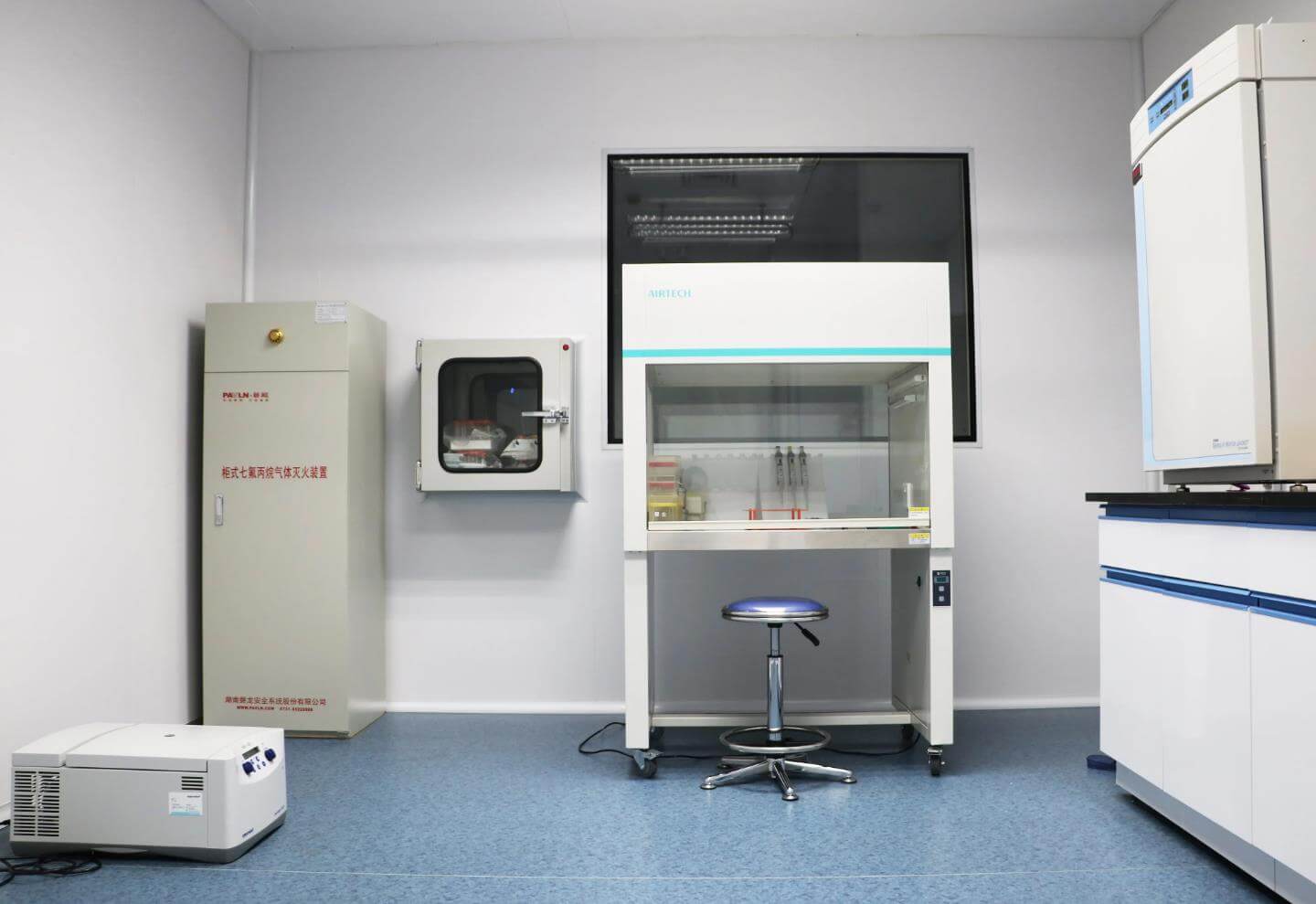

F、传递窗为全不锈钢材质，机械联锁控制，内带灭菌装置。

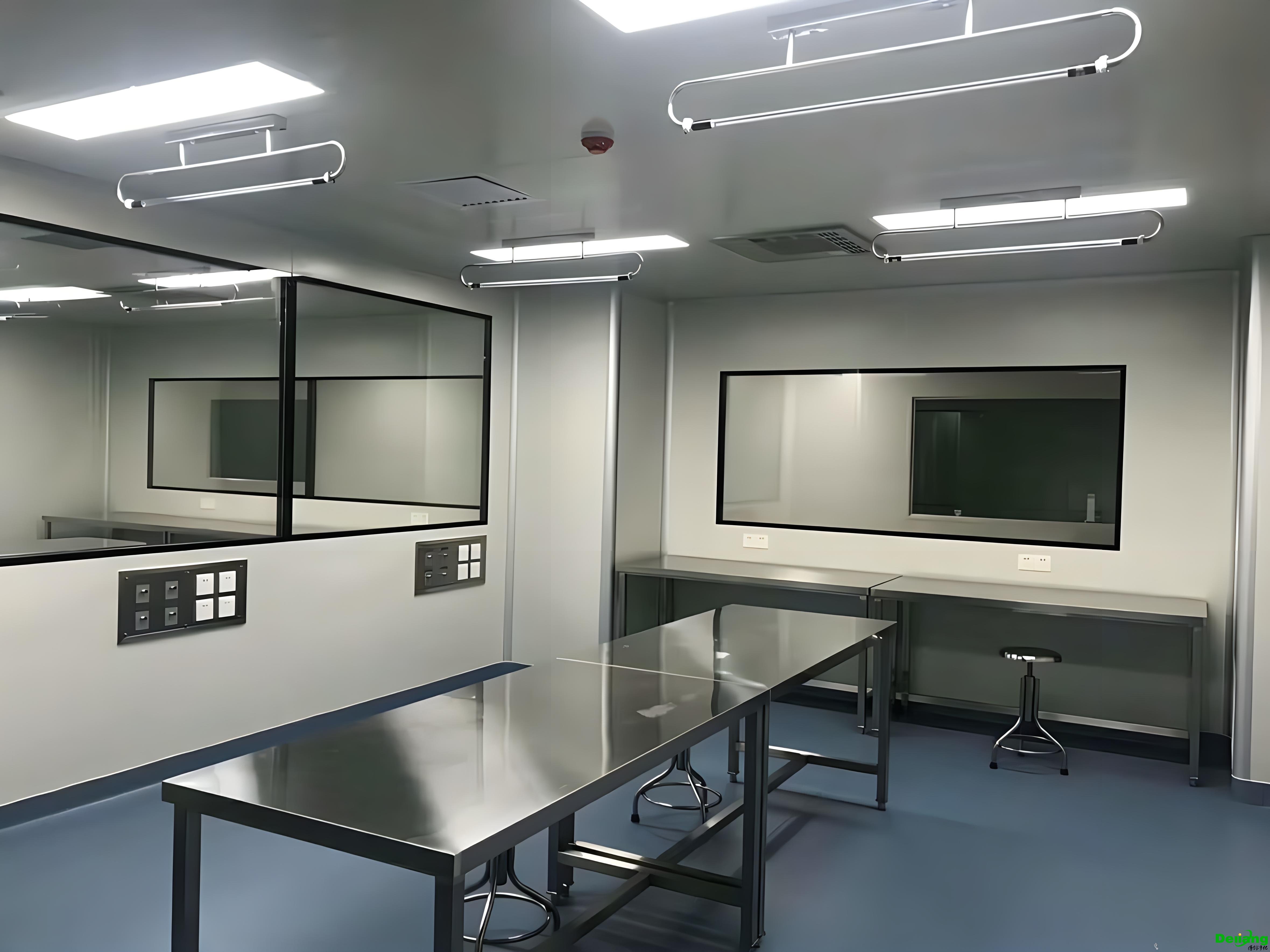

G、观察窗为密闭洁净窗，门为气密洁净门。

GMP实验室装修施工

GMP实验室装修施工

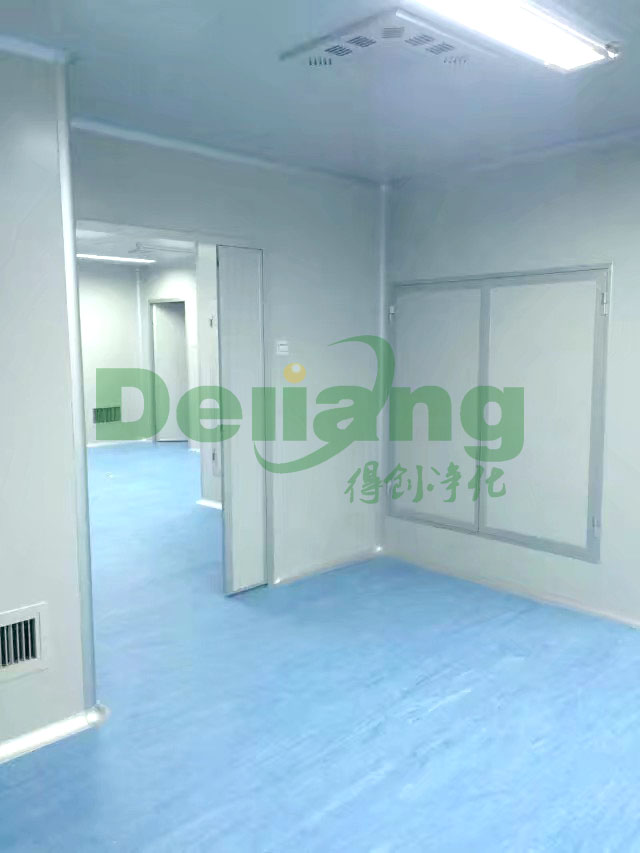

1、 墙面

1.1、工作区域隔墙选用夹心彩钢板材料，颜色为白色板；

1.2、工作区域房间墙面所有阴角处均抹成圆角R≥50，房间墙面所有阳角处均做成小圆角；

1.3、GMP实验室工作区域墙面与吊顶的组合为圆弧结构，墙体及天花采用夹心彩钢板，靠外墙部分为轻质砖墙装饰；

1.4、工作区域采用  PVC板踢脚线，墙面与地面处阴角均为圆角R≥50，踢脚高120。

2、 地面

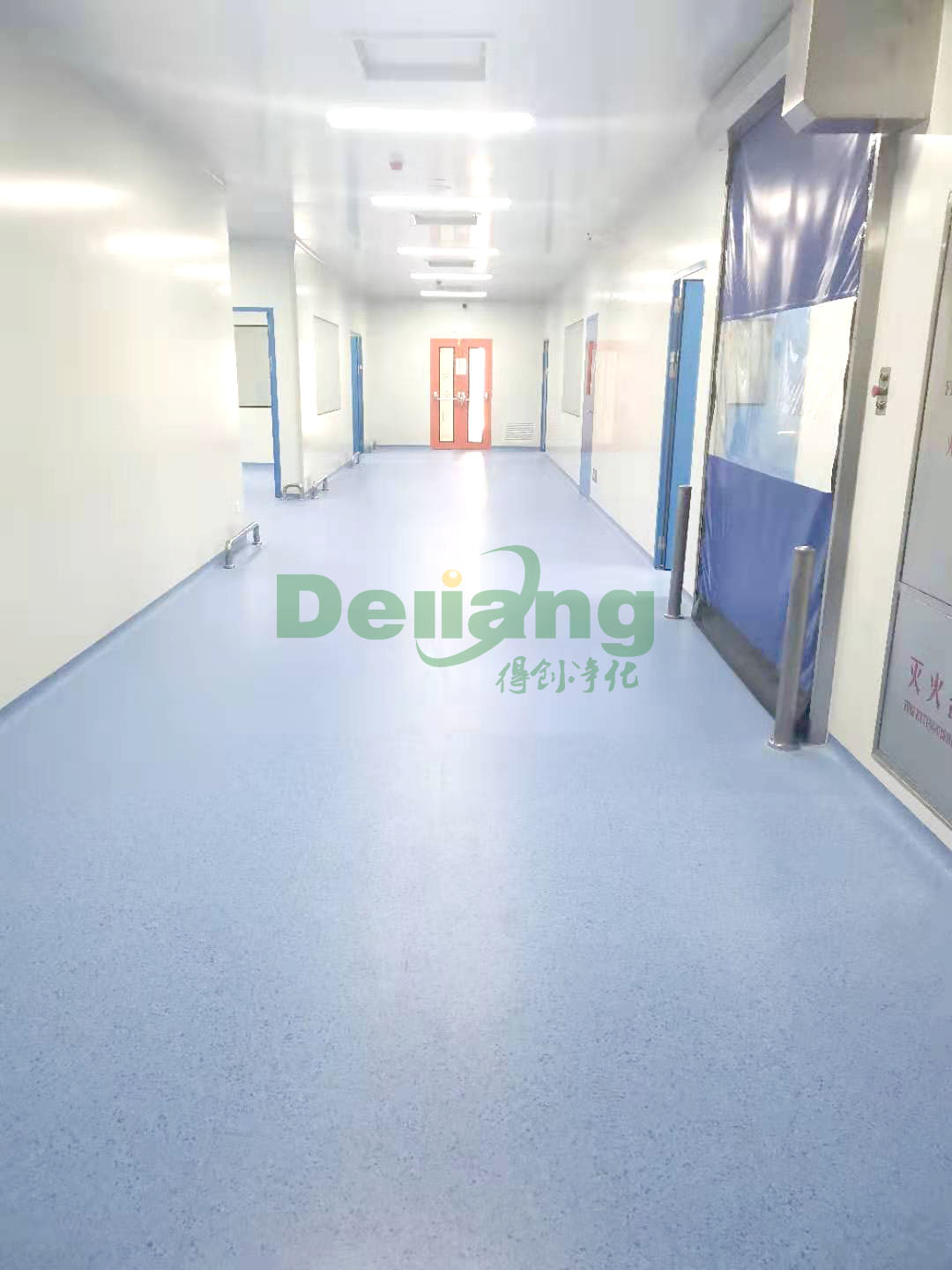

2.1、工作区域采用同质透芯PVC胶地板，厚度为2.0mm；

2.2、房间楼地面颜色不同时，以房间门为分界线。

3、 顶棚装饰工程

3.1、GMP微生物实验室工作区域吊顶采用夹心彩钢板，湿区采用300*300铝扣吊顶，用螺杆将其与天花固定；

3.2、GMP微生物实验室吊顶高度设计为2.6米，各区域吊顶高度以现场实际允许高度为准；

3.3、所有有吊顶的房间，灯具规格，安装位置及风口、烟感、报警安装位置应根据顶板规格及排列情况并结合个专业图纸予以确定。

4、 门窗装饰工程

4.1、门窗洞口位置、尺寸详见设计图纸；

4.2、区域内的所有门均采用铝合金门框，面贴防火板，并做铝合金包边；

4.3、除躺门、自动门外，均设门锁。

GMP实验室通风工程建设施工

GMP微生物实验室通风工程建设施工

1、办公区正压，排风通过丁缝、走牌、窗口等正压排出；

2、所有排风机均选用进口品牌的静音型离心式风机；

3、各实验室排风通过风管集中由排风机排出；

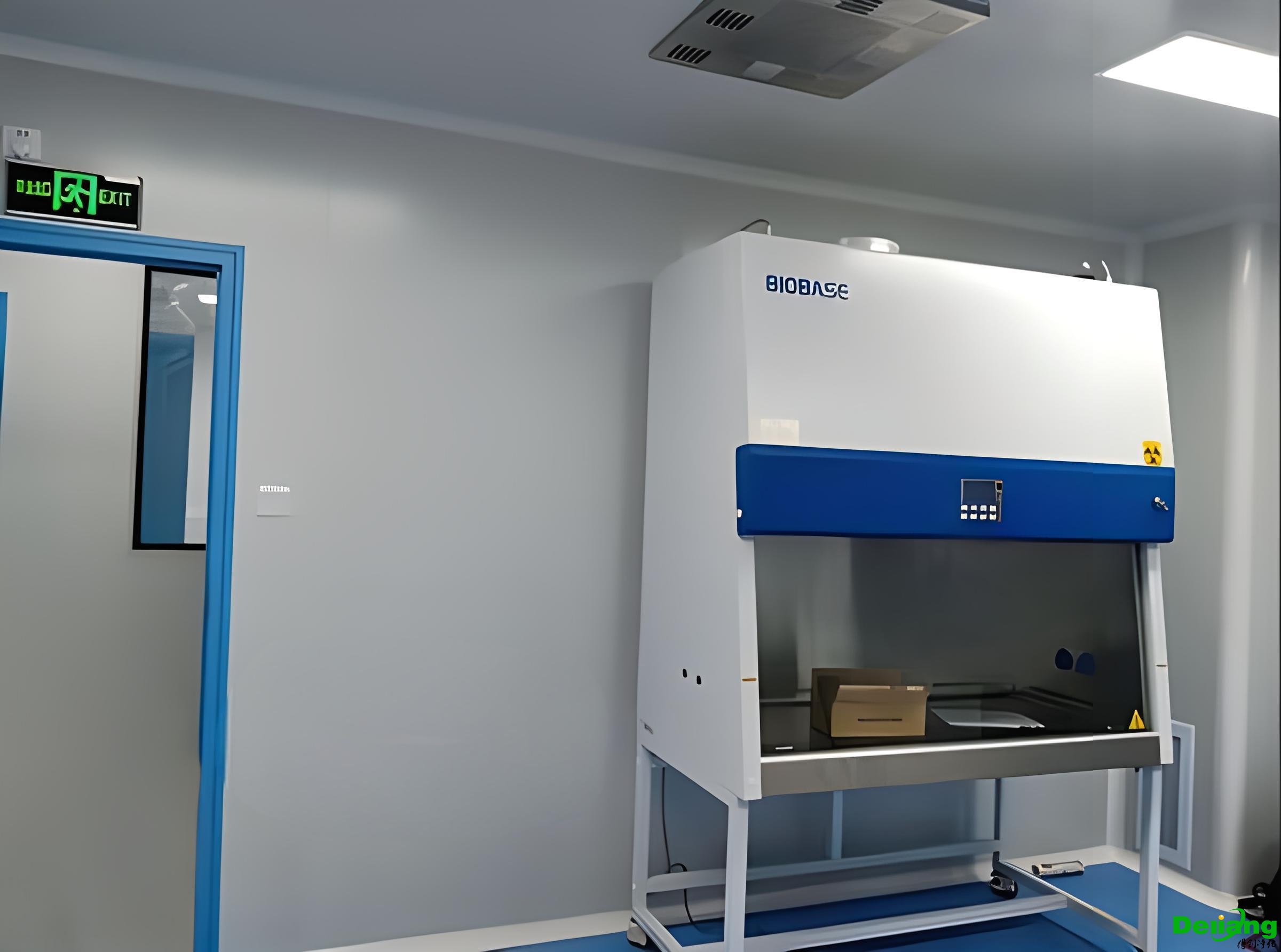

4、各设备(生物安全柜、通风罩 、通风厨)排风由排风机排出；

5、风管材料采用优质镀锌钢板，制作厚度、加工方法按《通风与空调工程施工质量验收规范》（GB50243-2002.的规定确定；

6、风管支吊架采用膨胀螺栓与楼板或墙体固定，风管支用架间距不大于3.0M；

7、风管穿越变形缝或沉降缝处的风管两面侧，以及与风机进出口联接处，应设置软接，其用料烦符合洁净要求。

GMP实验室电路电气系统安装施工

GMP实验室电气系统安装施工

1、 供电系统

1.1、本次设计均采用TN -S三相五线制配 、共用接地方式。凡正常不带电而当绝缘破坏有可能呈现电压的一切电气设备金属外壳均应可靠接地；

1.2、用放射式与树干式相结合的供电方式，GMP实验室照明、插座 、吊塔电源引自甲方低压配电室，电源采用双电切换〔甲方负责)，以便提高可靠性；

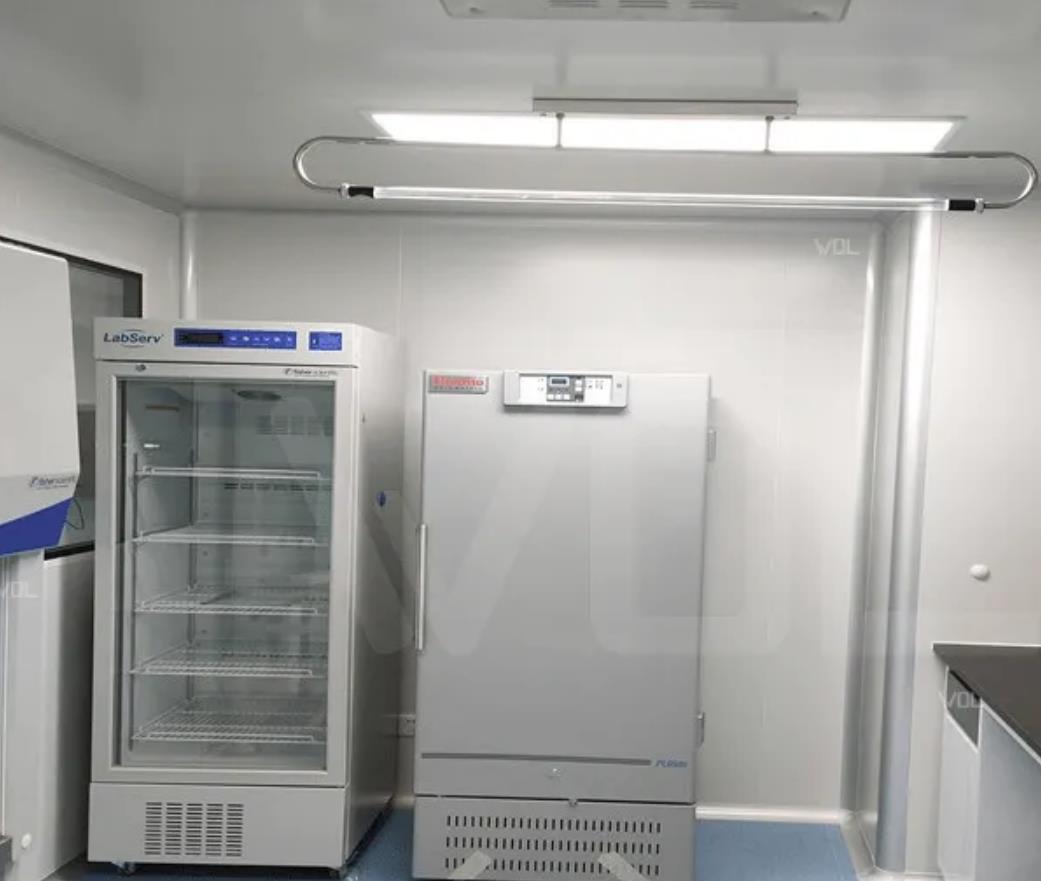

1.3、GMP实验室采用双管式医用净化嵌入灯。

2、安装说明

2.1、管线规格见系统图；

2.2、电缆电线采用镀锌铜管或金属线槽(根数较多时)在吊顶里或沿梁敷设；

2.3、晓板开关墙上暗装底边距地高度为1.4M；

2.4、辅助间暗装插座，安装高度底边距地为0.3M， 图纸另有要求的例外；

2.5、应严格按照国家有关电气专业规程施工。
