洁净实验室规划流程,安装方法

来源:http://www.dcsyss.com/ 作者:DEIIANG得创 发布时间:2023-03-17 15:59

洁净实验室规划流程,安装方法.得创实验室工程公司专业从事洁净实验室规划流程,安装方法项目规划,设计,施工一条龙的工程公司,欢迎来电咨询:027-82289886

洁净实验室设计规划方案

洁净实验室往往不是单独存在,而是在大实验室内为了配合其他实验室而建设使用的。目前很多医疗实验室都要规划建设洁净实验室。随着科学技术的发展,洁净技术也在实验室中得到了广泛的应用,而且对洁净技术的要求也逐渐增高。
那么,对于洁净实验室设计提出了哪些基本要求呢?DRP.德瑞普整理了以下内容:
首先,洁净实验室的入口处须设置风淋室,有效清除流动的灰尘,风淋室设计气闸,防止灰尘等漂浮物由门进入洁净区。
第二,洁净室需一定比例的新鲜空气,净化过滤后进入各实验室补偿排风,保证正压值。
第三,洁净室设紫处灯杀菌,传递窗为全不锈钢材质,机械联锁控制,内带灭菌装置。
第四,风量回风次数采用风量调节阀对不同洁净级别要求的区域进行控制,以及压强梯度的调节,保证气流同“清洁”区域流向“污染”区域,洁净室不同级别之间的压差为≥5pa,洁净室与室外压差为≥10pa
第五,洁净度每升空气中所含粒径≥0.5um的尘粒的总颗粒。我国空气洁净等级标准分为:100级、100010000100000级。
延伸阅读>>洁净室标准规范:
国内标准规范
(1)洁净厂房设计规范GB50073-2001
(2)医院洁净手术部建筑技术规范GB50333-2002
(3)医药工业洁净厂房设计规范GB50457-2008
(4)传染病医院建筑设计规范
(5)医药工业洁净室(区)悬浮粒子的测试方法GB/T16292-1996
(6)QS认证质量手册
(7)GMP药品生产质量管理规范
国际标准规范ISO系列
(1)ISO14644-1空气洁净度等级划分
(2)ISO14644-2为认证ISO14644-1的连续的相符性的测试和监测技术要求
(3)ISO14644-3测试方法
(4)ISO14644-4设计建造启动
(5)ISO14644-5运行(Operations)
(6)ISO14644-6术语和定义
(7)ISO14644-7分离装置(洁净空气罩、手套箱、分离器和微循环设备
(8)ISO14644-8分子污染
(9)ISO14644-9洁净化学品(液体)

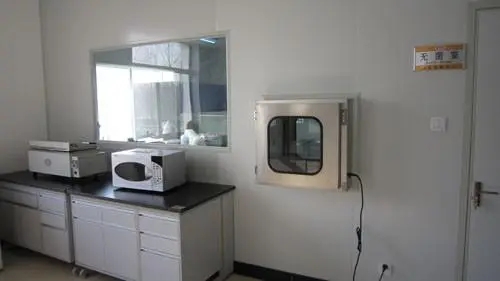

洁净洁净实验室规划效果图 洁净洁净实验室规划效果图


洁净实验室规划必须注意的四点

近年来越来越多的人关注洁净实验室,有一部分就有这样的消费需求,希望建设一个自己满意的实验室,随着科学技术的发展,对于洁净实验室的要求也越来越多,规范标准也越来越多,下面我们就来看看在规划洁净实验室的时候必须注意的四点到底是什么。
1、整体布局的设计
为了给用户提供一个更加专业的设计,必须要达到实验室的使用要求和基本标注,在整体布局的时候要确保实验室里的产品的数量规格和类别没有错误。
2、排风系统的规范设计
新建实验室或者是进行二次改造的时候,在规划的阶段就要请专业的工作人员到现场进行设计工作,根据实验室里的排气罩、集气罩和通风柜设计出一个完整的方案,包括在建筑的时候要留几个排风管以及具体的位置和规格。保证排风载体在使用的时候产生的噪声、排风量和风速要都符合国家的规定。
3、管道系统的规范设计
依据实验室对供应气体的需求,再结合整体的布局所提供的供气系统,不仅要确保气体纯度,还要调控好气体的流量与压力。
4、环保的设计
设计出一个比较完善的净化废气的处理方案。把实验过程中所产生的废气能够得到有效的净化,达到环保的标准再进行排放。
以上就是洁净实验室规划必须要注意的四点,我想大多人肯定会想到前三点,往往会忽略废气排放的问题,随着环保意思的深入人心,一定要处理好废气的问题。

洁净洁净实验室规划效果图 洁净洁净实验室规划效果图


实验室之中小型洁净室改造方法

按照标准质量要求,符合GMP规定的洁净厂房是很重要的。今天主要介绍一下关于
中小型洁净室改造
方法,又有那些不一样的问题呢?
一般的旧厂房高度都在3m左右,面积和形状与实际需要异较大,中小型洁净室在改造过程中,由于改造的项目的规模较少,很多旧厂房也可以加以利用,现在介绍以下的改造方法:
结构模式
运用普通空调机同时向空气主流区送冷风改造洁净室的工作原理.洁净室搭建在旧厂房内,室内高度为3m,洁净室壁采用夹芯彩钢板建筑,高约2.4m,洁净室顶部为风机室,高约0.6m,另外装有风机箱。风机室的四周全部封闭,设有向内通风的中效过滤进风口。风机装在风机箱内,其下部是静压箱和高效过滤器。洁净室的下侧没有回风初过滤器,洁净室的外侧是回风夹道,回风夹道相互连通,另外至少有一个分体式分体空调机。空调机可先用普通柜式分体空调机,其出风口装有导流罩和冷风管,冷风管另一端装在风机室内。一般情況下普通空调的送风机可将冷风送到15m以外,一般能满足一般中小型洁净室的使用,当送风距离较远时,可在冷风管上加装风机以增加送风压力。需注意的是导流罩和冷风管须作保温处理。普通柜式分体空调机的室内机的厚度一般在0.25m~0.35m考虑到导流罩的宽度,回风夹道的宽度至少可做成0.5m~0.7m。当选用壁挂式空调时,该回风夹道的宽度还可减小,其余回风夹道的宽度至少可做成0.1m。那么,洁净室的设计可可限度地运用建筑空间。
气流循环模式
气流由风送入静压箱,通过高效过滤器进入洁净室,再从回风初效过滤器进入回风夹道,部分回风气流和从新风初效过滤器进来的新风通过中效过滤器进入风机室,另一部分回风气流直接进入空调的进风口,空气冷却后经导流罩和冷风管进入风机室。两部分流在风机室室混合后,通过风机箱上的中效过滤器由风机送入静压箱,再经高效过滤器进入洁净室构成气流循环系统。从气流的循环情况可知,实际上己形成了很好的三级过滤状态。因此,洁净室的空气质量得到了保证。在此基础上调整高效过滤器送风口的结构和布局,配以相应的风量,就可确定洁净室的洁净形式和洁净度,以适应不同的需要。图1所示的洁净室,其两侧构成了局部100级的洁净空气主流区域,其余为万级洁净区域。
主要的技术特征
3.1 无主送风管和专用空调机房
气流在回风夹道和风机室内流动,空调机也装在回风夹道内,不需要专用空调机房,回风夹道除了安装空调外,同时也可作检修和工艺通道。空调机送风的特点是送风压力底,冷风由空调机送出直接进入风机室,除了冷风管自身的阻力外,没有其他阻力损失,特别是冷风管的出口端,风机箱形成了一定的真空度,更有助于冷风管克服送风阻力。由于冷风管所受压力很底,所以冷风管可选用质量较轻成本较底的薄型塑料或金属软管。整个空气循环系统除了少量起辅助作用的冷风管,其他主风管及管阀件者可省略。整个洁净室无主风管也无专用空调机房,气流通道借助洁净室墙壁和围护壁板构成。空调机价格便宜,运行可靠,安装方便,因此可以节省工程投资和缩短建设周期。
3.2 空调制冷迅速
通常,洁净室的温度调节都是由中央空调将空气冷却后再送到洁净室。种方法需要大量风管进行长距离送风,沿途阻力式损失和温度损失造成很大的能源损耗。此外,也有将空调机装在专用回风直管内,再由风机和风管将空气送到高效送风口的方法,这种方法虽然省去了中央空调,便是仍然需要专用的风机和风管,结构复杂,成本高,占用有限的空间,不便于维修和操作空调机,风机和风管所造成的能源损失也较大。本方案采用冷风管直接送风的方式,将空调机产生的冷风直接送到洁净空气主流区,冷风的行程和短,冷风量集中,不须专用管阀件,节约了投资,安装也更简单。更重要的是减少了这些管阀件的阻力损失和温度损失,达到提高效率节约能源的目的
3.3 充分利用现有厂房
利用现有厂房改造洁净室,施工周期短,造价底,灵活实用。

洁净洁净实验室安装效果图 洁净洁净实验室安装效果图


洁净实验室净化空调系统组成及消毒方法

为了使无尘室内保持所需要的温度、湿度、风速、压力和洁净度等参数,最常用的方法是向室内不断送入一定量经过处理的空气,以消除无尘室内外各种热湿干扰及尘埃污染,为获得送入无尘室具有一定状态的空气,就需要一整套设备对空气进行处理,并不断送入室内,又不断从室内排出一部分来,这一整套设备就构成了净化空调系统。
一、净化空调系统的基本构成
净化空调系统所用的设备按作用大致可分为三类:
1、加热或冷却,加湿或去湿以及净化设备。
2、将处理后的空气送入各无尘室并使之循环的空气输送设备及其管路。
3、向系统提供热量,冷量的热、冷源及其管路系统。
二、净化空调系统的分类
净化空调系统一般分为三大类:
1、集中式净化空调系统
在系统内单个或多个洁净室所需的净化空调设备都集中在机房内,用送风管道将洁净空气配给各个无尘室。
2、分散式净化空调系统
在系统内各个无尘室分别单独设置净化设备或净化空调设备。
3、半集中式净化空调系统
在这种系统中,即有集中的净化空调机房,又有分散在各无尘室内的空气处理设备,是一种集中处理和局部处理相结合的形式。
人们一般按系统内各无尘室的洁净度来命名系统,如称之为100级净化空调系统,1000级净化空调系统等。有时也按系统的末级过滤器的性质来区分,分为高效空气净化系统,亚高效空气净化系统和中效空气净化系统。
三.净化空调系统的消毒方法
注意:消毒前确认洁净区内所有人员已经撤出,生产处于停止状态。
1.臭氧消毒
消毒方式为臭氧发生器产生一定浓度臭氧,由风机风管带入洁净区内进行消毒。臭氧消毒一般在无人情况下进行,目前我国药厂都是沿用臭氧对空调通风系统进行消毒。公共场所为人群聚集的场所,一般不选用单独的臭氧消毒方法。
2.紫外线消毒
紫外线照射对静止的物体或空气消毒具有十分可靠的效果, 但紫外线穿透性较差, 遮挡角落不易被消毒; 且紫外线没有除尘作用,空气中的尘埃粒子可能会影响其消毒效果。

洁净洁净实验室安装效果图 洁净洁净实验室安装效果图
