MENU实验室气路系统
实验室气路系统是实验室中用于气体输送和管理的重要设施，广泛应用于化学、生物、物理等领域。一个有效的气路系统不仅可以提高实验室的工作效率，还可以确保实验人员的安全和实验的可靠性。
气体源：包括气瓶（如氮气、氧气、氩气、氢气、二氧化碳等）、气体发生器和压缩机等。
管道系统：用于输送气体的管道，通常采用耐腐蚀性材料（如不锈钢、聚四氟乙烯等）。
阀门：用于控制气体流量和压力的组件，常见的有截止阀、调压阀、球阀等。
流量计：用于测量气体流量的设备，确保实验中所需气体的准确供给。
安全设备：包括泄压阀、气体检测仪、报警系统等，用于监测和防止气体泄漏。
气体分配系统：包括气体分配盘、接头和软管接口，以便将气体分配到各个实验区域。

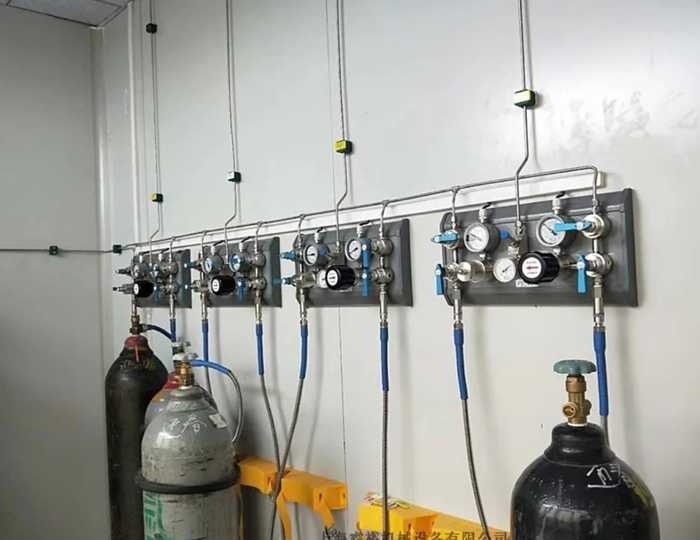

气体源

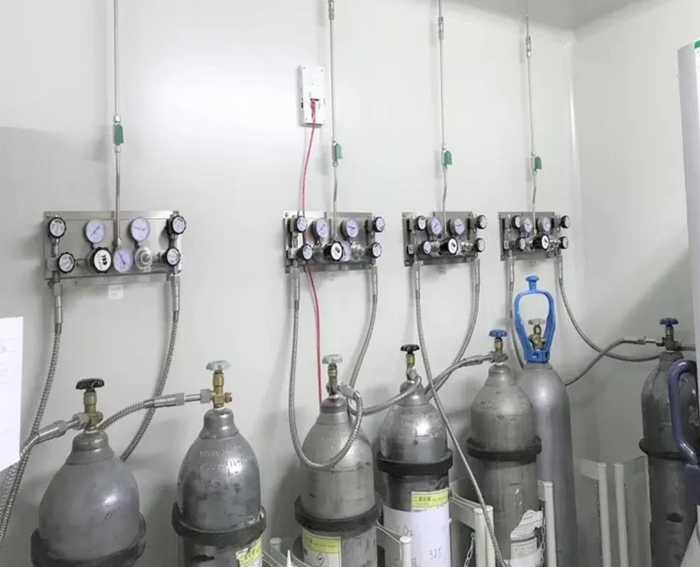

包括气瓶（如氮气、氧气、氩气、氢气、二氧化碳等）、气体发生器和压缩机等。
|  |  |

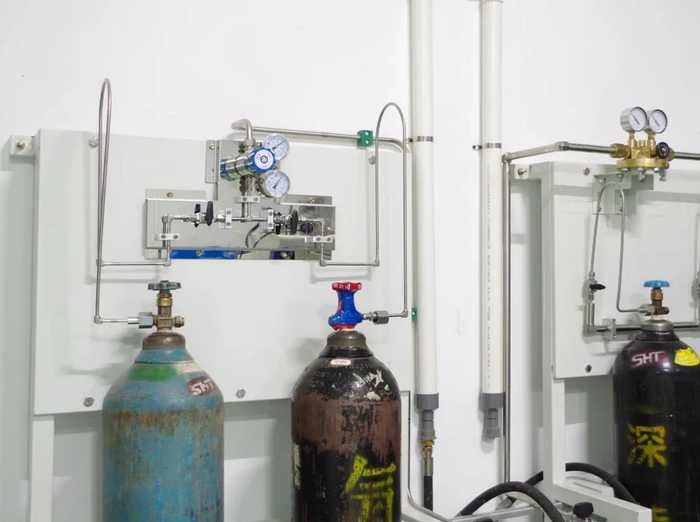

| 氮气、氧气 | 氩气、氢气、 | 二氧化碳 |
管道系统

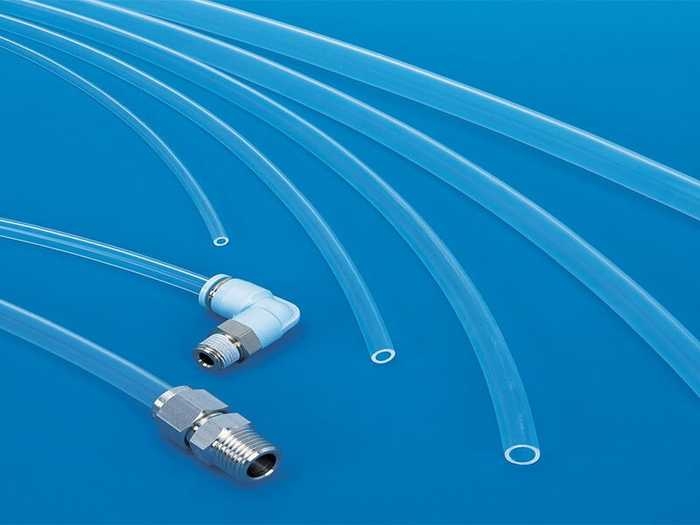

用于输送气体的管道，通常采用耐腐蚀性材料（如不锈钢、聚四氟乙烯等）。
|
| |

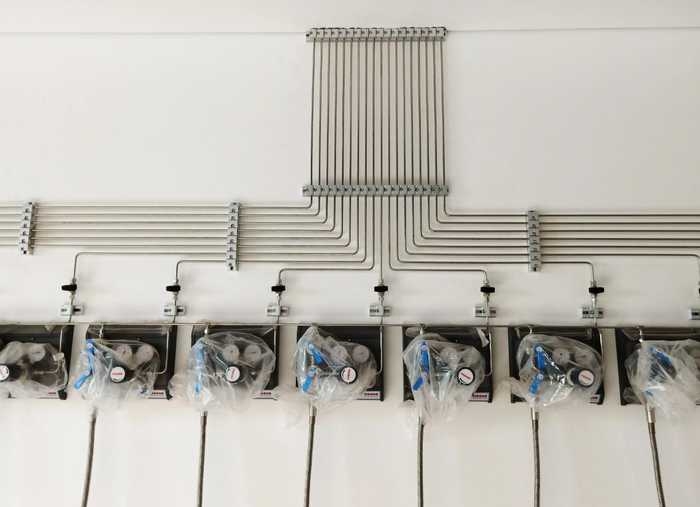

| 不锈钢 | 聚四氟乙烯 |
阀门

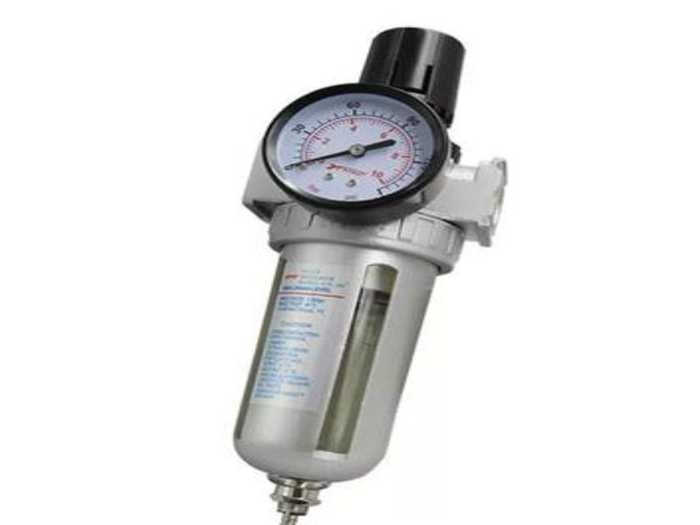

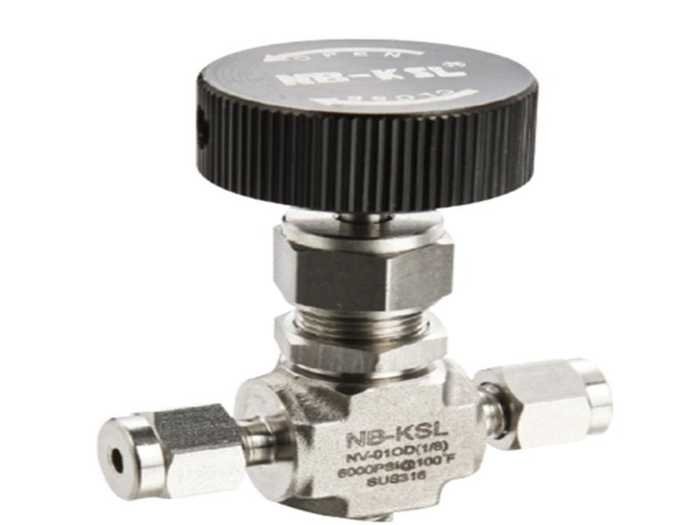

用于控制气体流量和压力的组件，常见的有截止阀、调压阀、球阀等。
|
|
|

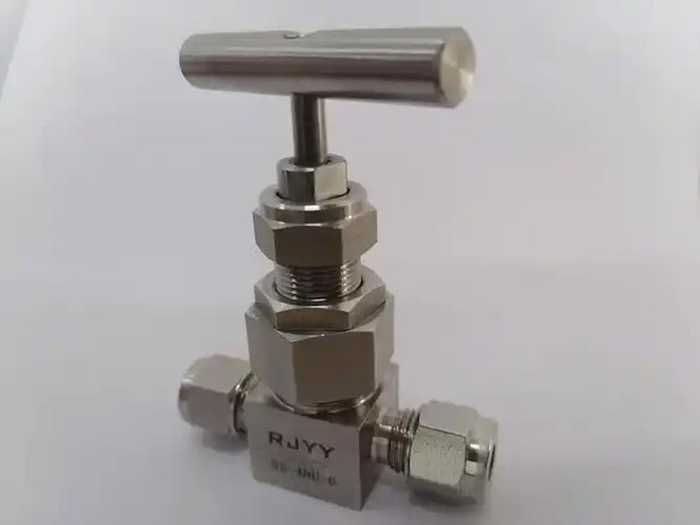

| 截止阀 | 调压阀 | 球阀 |
流量计

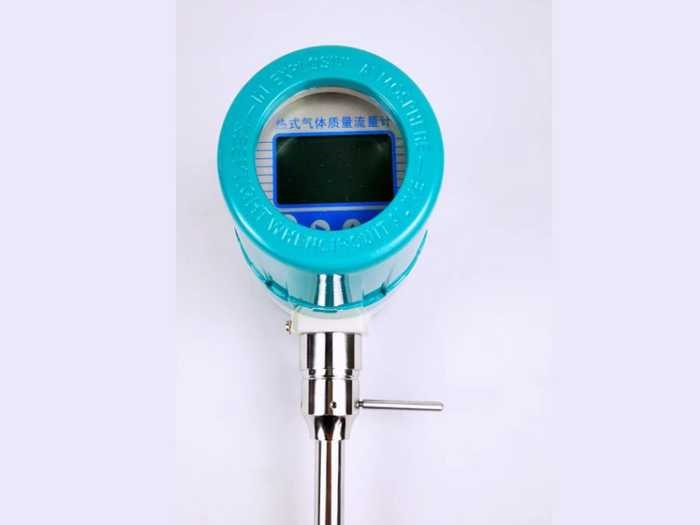

用于测量气体流量的设备，确保实验中所需气体的准确供给。
|
| |
| 流量计 | 流量计 |
安全设备

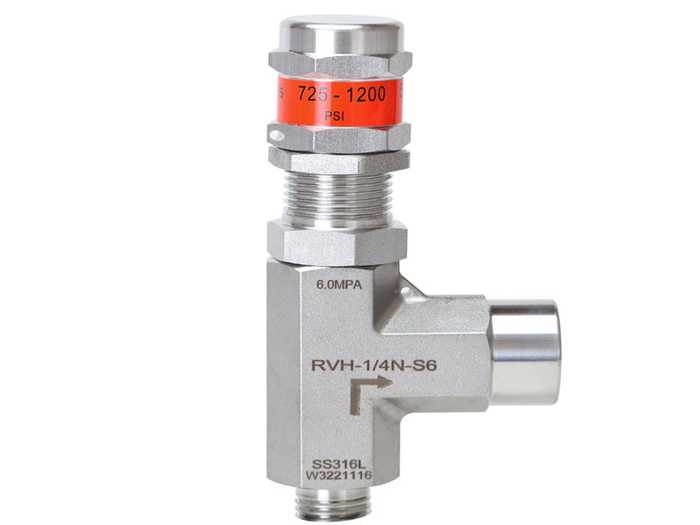

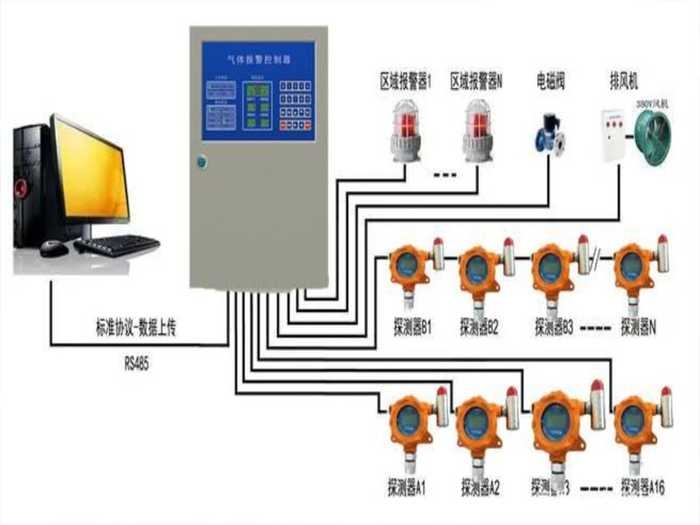

包括泄压阀、气体检测仪、报警系统等，用于监测和防止气体泄漏。
|
|
|

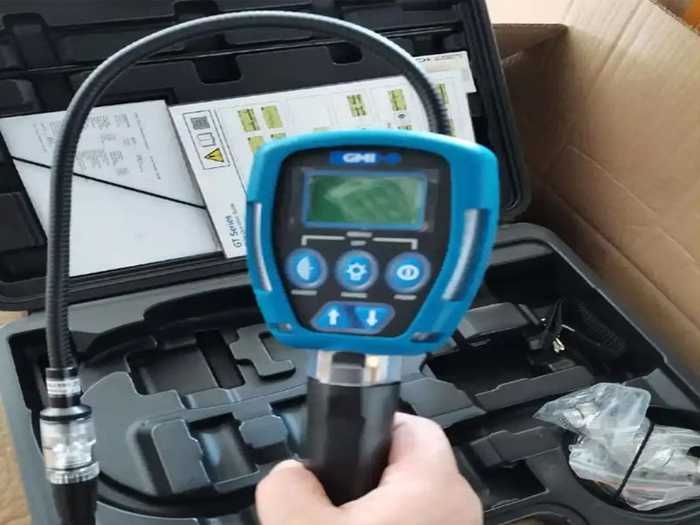

| 泄压阀 | 气体检测仪 | 报警系统 |
气体分配系统
包括气体分配盘、接头和软管接口，以便将气体分配到各个实验区域。
|
|
|

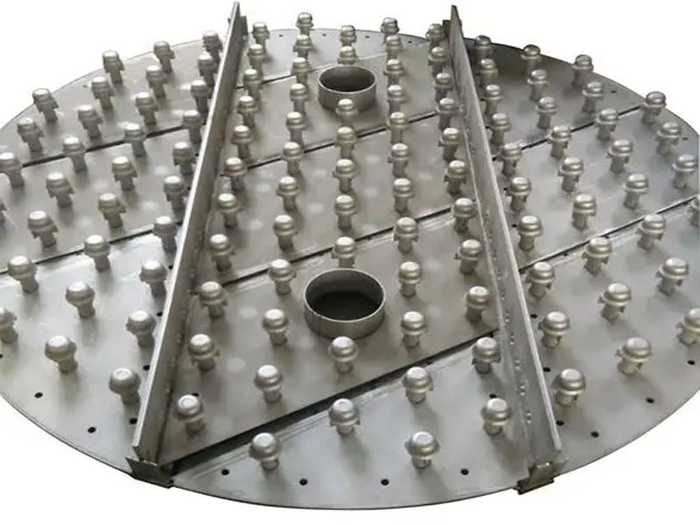

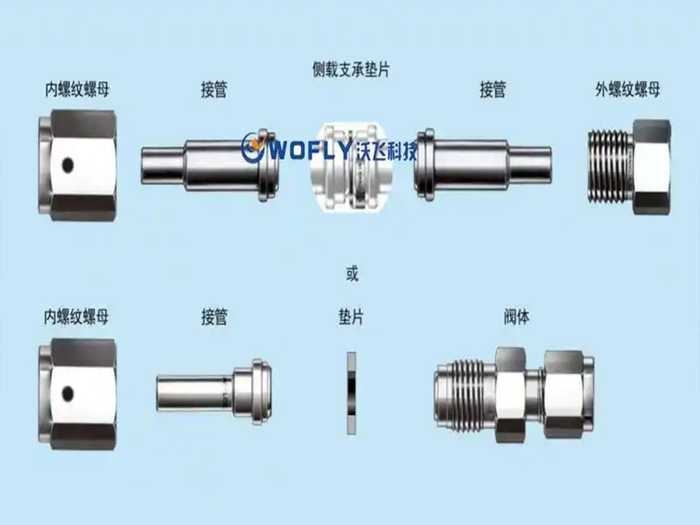

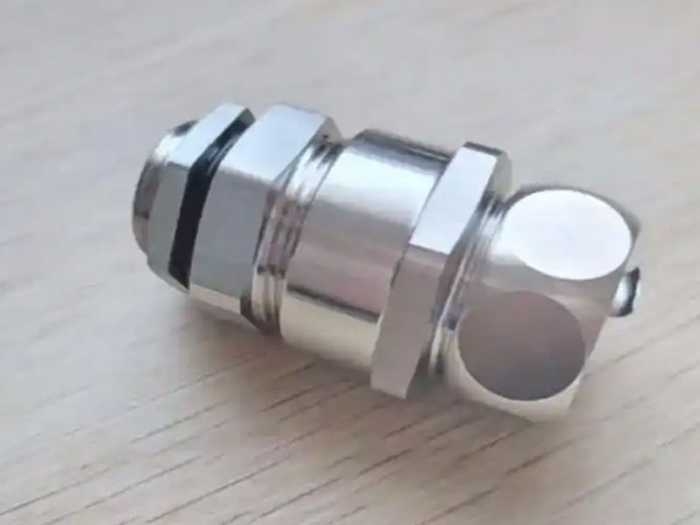

| 气体分配盘 | 接头 | 软管接口 |
FAQ
1. 实验室气路系统设计应遵循什么规范？
应结合气体种类、实验室的用途和建筑条件，按现行相关国标及行业规范进行设计，并核对消防、建筑、电气和职业安全要求。涉及危险化学品或有毒、可燃气体时,还要落实相应的储存、通风、检测报警和应急措施,不能只按管道布置图施工。
2. 如何选择气瓶供气和集中供气？
用气点少、用量低并且气瓶更换方便时，可以考虑气瓶就近供气；用气点多、连续用气或需要集中管理时，通常采用集中供气，并设置减压、切换和必要的报警装置。氢气、氧气等气体还需结合危险特性精准定位气瓶间位置、透风条件、管材和防护方式，不能仅按用气量决定。
3. 管径、压力及流量规范怎么确定？
设计的时候先对各类仪器的气体品种、入口压力、最大流量、同时使用系数和管线长度进行统计，再对管径及沿程压降进行校核，以确保最不利端仍然满足仪器要求。如压强和流量应以设备厂家参数为准，减压阀量程、流量计量程也要覆盖实际工况，以免长时间在量程边缘运行。
4. 实验室气路系统造价多少钱，施工周期多长时间？
费用主要取决于气体种类、供气方式、管道得材质与长度、用气点数量、气瓶间改造及检测报警配置，缺少这些条件确实无法给出可靠的固定单价。普通单区域工程通常需数周完成现场复核、深化、安装和测试，如果涉及到气瓶间改造、消防审批或多个区域不停产施工，周期会相应延长。
5. 气路工程验收注意事项有哪些？
验收应核对管材、阀门、接头、气体标识和流向是否与设计一致，并检查管道支撑、穿墙封堵及与电气和其他管线的安全距离。同时还需要按设计与适用规范完成强度或严密性试验、吹扫置换、末端压力与流量测试，并验证报警、切断和泄压装置功能；具体试验介质、压力和保压时间应依据设计文件确定。
6. 日常维护或发现压力异常时处理方法？
定期检查压力表，减压阀，接头软管，注意腐蚀松动、老化和气体报警记录，并按计划校验检测仪和流量计。更换气瓶或检修前，按照规程隔离、泄压。如果出现压力下降、流量不足或报警，先停止相关实验并确认气源余量和阀门状态。切勿带压拆解接头。如果怀疑泄漏或涉及可燃、有毒气体的情况下，应按应急预案撤离并联系专业人员处理。
